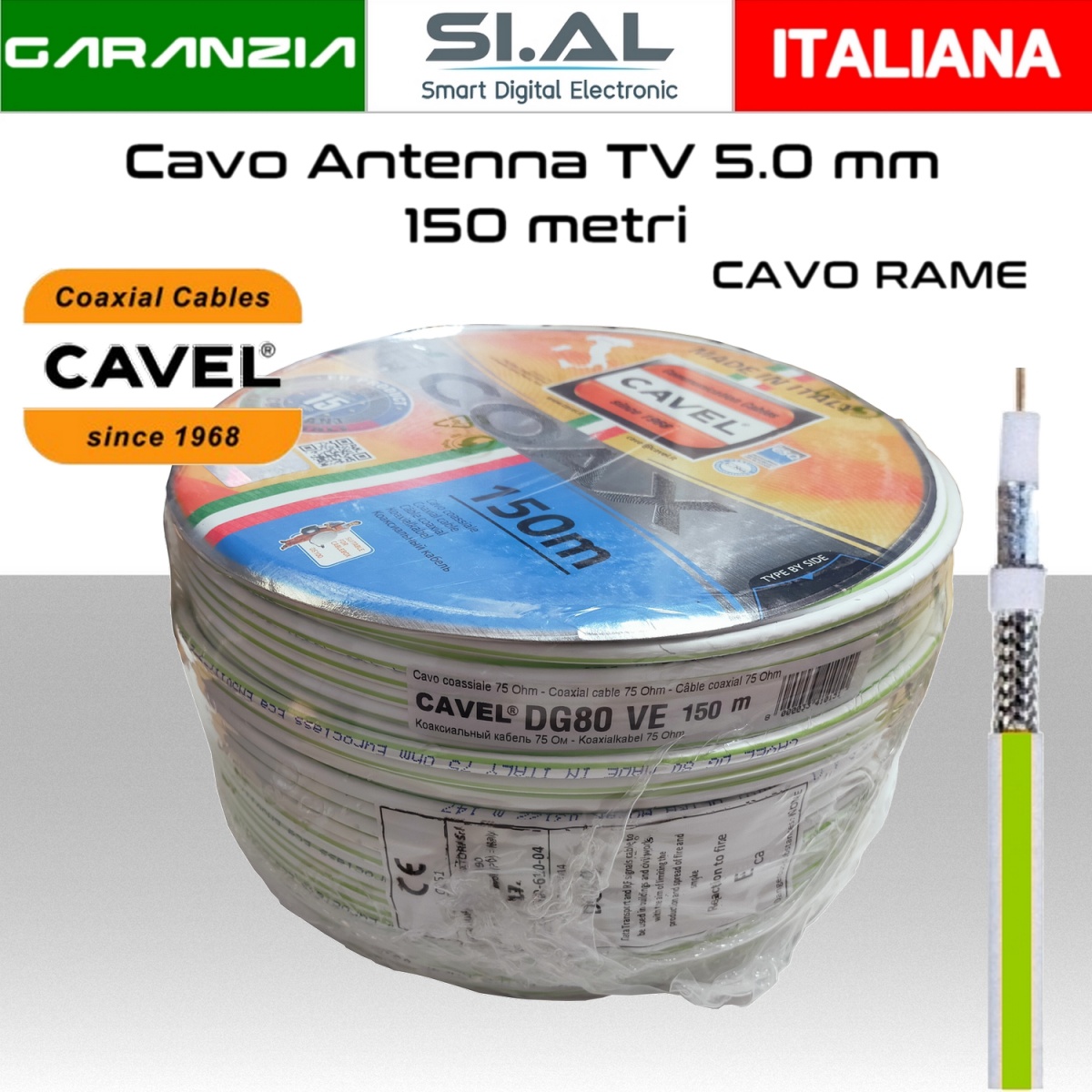

Cavo antenna TV 5 mm bobina 150 metri Rame e PVC Cavel DG80 verde Classe A

Cavo antenna TV coassiale classe A modello CAVEL DG80 verde diametro da 5 mm in bobina da 150 metri ,conduttore interno in rame rosso CU e copertura ottica treccia 65% ,ottima efficienza di schermatura , guaina bianca in PVC resistente e morbida,adatto per la posa esterna ed interna attraverso le apposite canaline .Un cavo coassiale protetto dalle interferenze elettromagnetiche esterne ,che possono causare problemi di segnale sia video che audio,per questo motivo questo cavo TV è aprezzato e utilizzato da antennisti esperti che preferiscono adoperare prodotti di qualità sui propri impianti TV.Tenere in considerazione che il componente fondamentale di un impianto è proprio il cavo antenna, viene utilizzato per trasportare il segnale dell'antenna a tutti gli apparecchi collegati. Per questo è sempre meglio scegliere e adoperare questi cavi di qualità per l'impianto TV. Migliore è il cavo migliori saranno le prestazioni del vostro impianto televisivo.

Questo cavo coassiale della cavel DG80 contrassegnato nella guaina con una linea verde viene utilizzato per facilitare l'installazione in distribuzione di un'impianto centralizzato con lnb quattro HV-HV o LNB WIDEBAND e multiswitch, il colore è per differenziare una polarità tipo Verde Banda bassa – Polarizzazione orizzontale.

• Classe CPR sec. UE 305/2011 (DoP) Eca
• a Norma EN 50117-2-4 EN50117-9-2 CEI-UNEL 36762
• Reazione al fuoco EN50575
PARAMETRI COSTRUTTIVI
• Conduttore interno Ø mm 0,80
• materiale rame rosso Cu
• Dielettrico Ø mm 3,50
• materiale PEG
• Nastro materiale APA
• Treccia materiale CuSn
• Copertura ottica treccia 65%
• Diametro sopra Treccia Ø mm 4,00
• Guaina esterna Ø mm 5
• materiale PVC
PARAMETRI MECCANICI
• Peso del rame kg/km 11,1
• Peso del cavo kg/km 25,7
• Min raggio di curvatura x 1/n mm 25/50
• Massima forza di trazione N 90
PARAMETRI ELETTRICI
• Impedenza Ohm 75±3@200 MHz
• Capacità (@1kHz) pF/m 52 ± 2
• Velocità di propagazione % 85
Attenuazioni (a 20°C)
a 5 MHz dB/100m 2,1
a 10 MHz dB/100m 3,0
a 30 MHz dB/100m 4,4
a 50 MHz dB/100m 5,7
a 200 MHz dB/100m 11,0
a 300 MHz dB/100m 13,5
a 470 MHz dB/100m 16,8
a 862 MHz dB/100m 23,0
a 1000 MHz dB/100m 24,9
a 1750 MHz dB/100m 33,5
a 2150 MHz dB/100m 37,4
a 2400 MHz dB/100m 39,6
a 3000 MHz dB/100m 44,8
Perdite di riflessione strutturali (SRL)
• a 5 - 470 MHz dB >30
• a 470 - 1000 MHz dB>28
• a 1000 - 2000 MHz dB>26
• a 2000 - 3000 MHz dB>22
Impedenza di trasferimento
• 5 - 30 MHz mOhm/m Attenuazione
di schermatura (SA) Classe A
• a 30 - 1000 MHz dB>90
• a 1000 - 2000 MHz dB>75
• a 2000 - 3000 MHz dB>65
• Resistenza conduttore int/est (cc) Ohm/km 35,0 / 18,6
• Resistenza di loop Ohm/km 53,6
• Tensione di isolamento guaina (spark test) kV2,5
• Corrente massima (Ieff) A4
