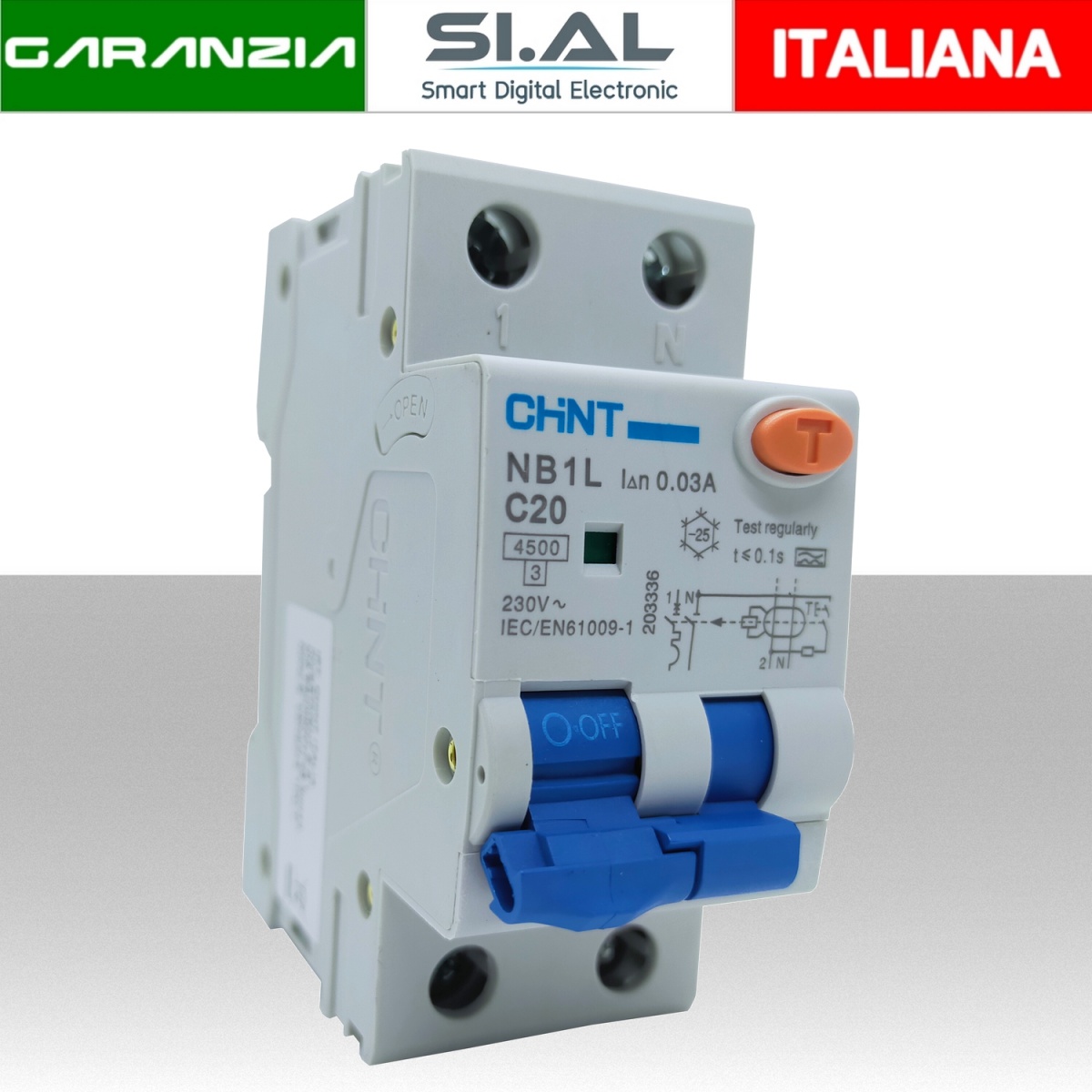

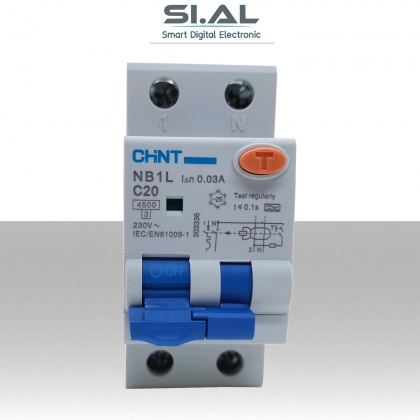

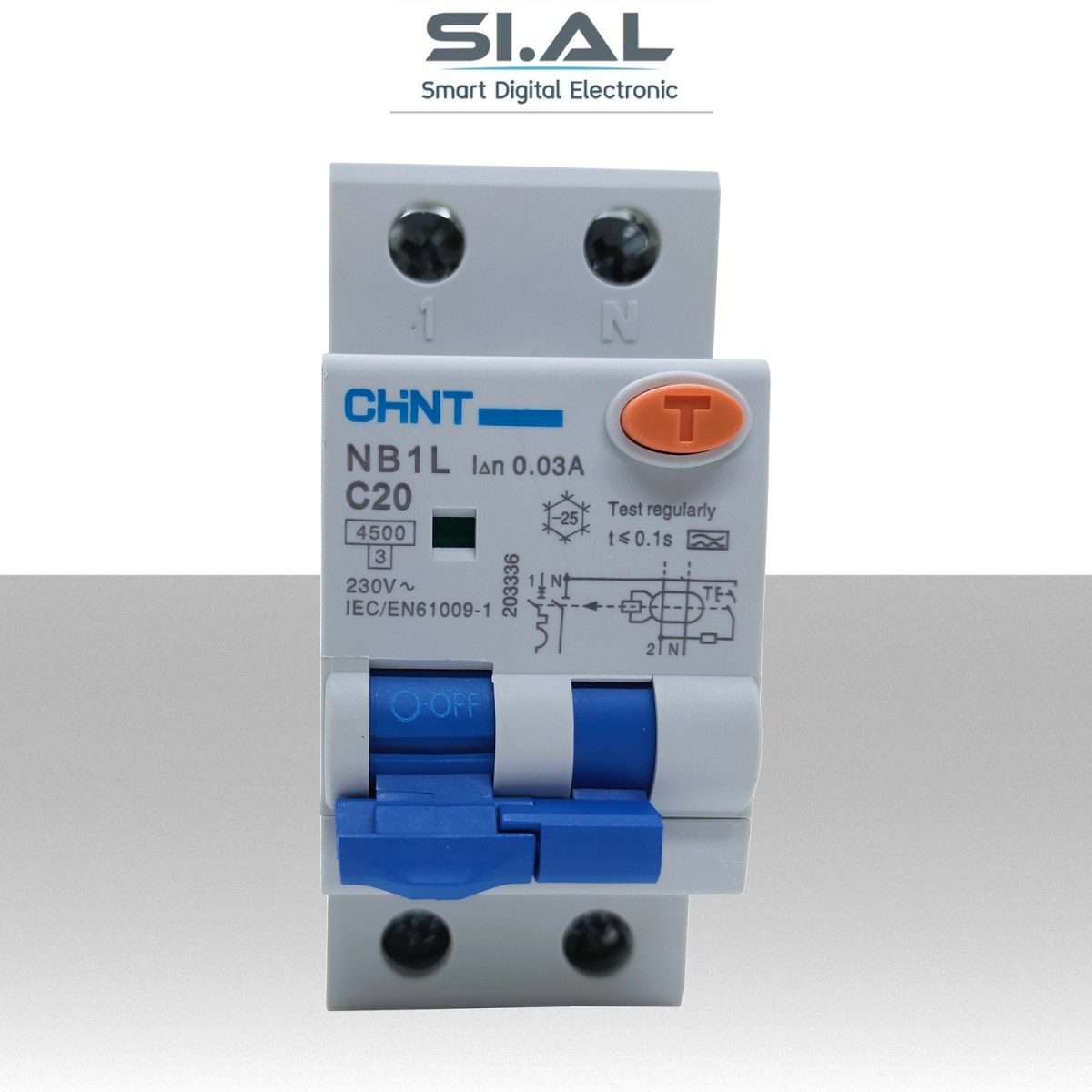

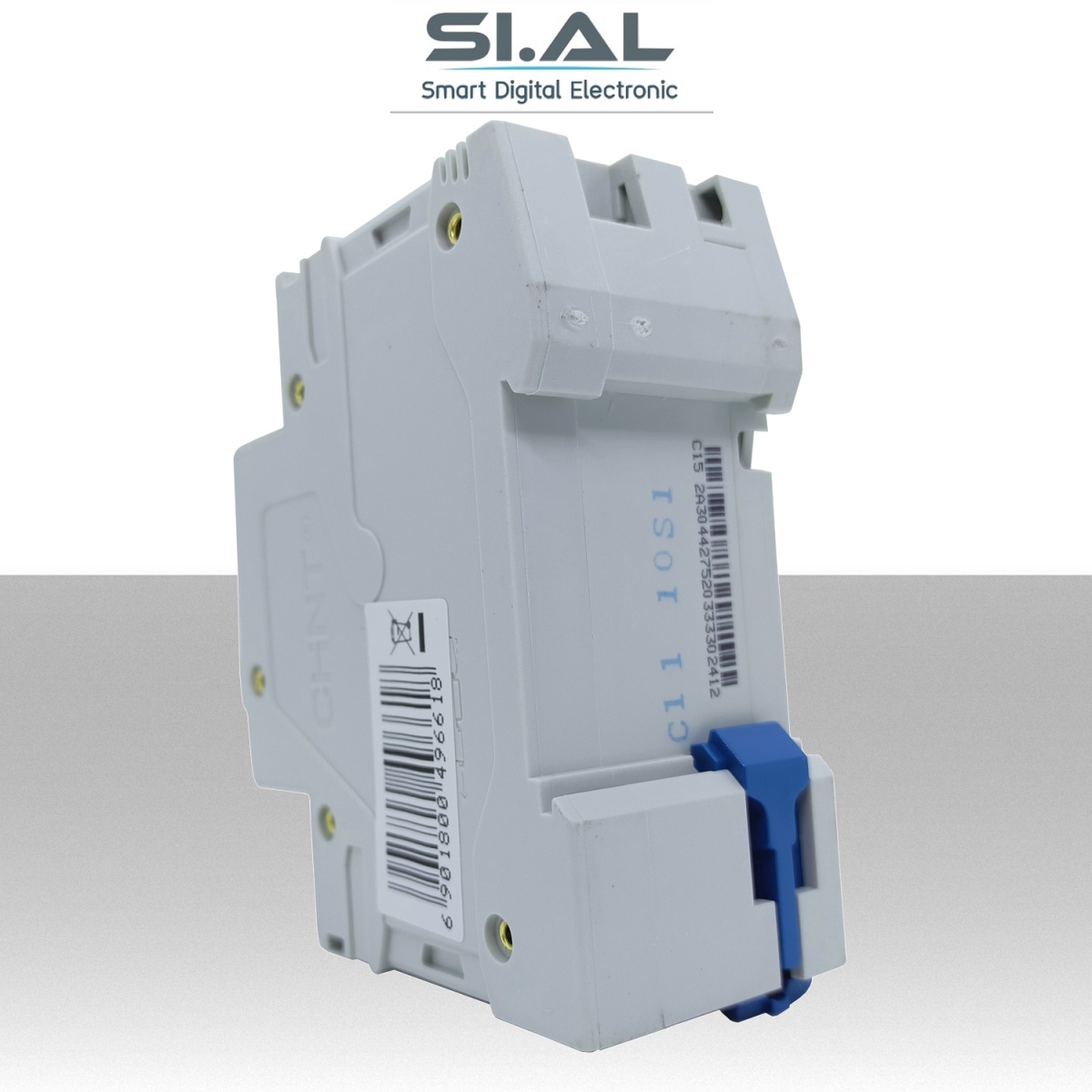

Interruttore magnetotermico differenziale 20A CHINT

Protezione magnetotermica differenziale abbinata in un dispositivo 1P+N che occupa due moduli DIN. Interruttore automatico 1P+N da 4,5 kA corrente nominale da 20A e differenziale da 30mA Curva C Tipo A
Adatto nella protezione di linee contro i sovraccarichi, i cortocircuiti nonchè contro i contatti diretti. Questi prodotti sono destinati per applicazioni civili, terziari ed industriali.

Accessoriabilità
• Contatti ausiliari della serie XF9
• Contatti di allarme della serie XF9J
• Cobina di sgancio della serie S9
• Cobina di minima tensione della serie V9

SPECIFICHE TECNICHE

• Modello 203336 CHINT NB1L1/C20-1PN-4,5-A30

• Norma di riferimento IEC/EN 61009-1
• Numero di Poli 1P+N
• Corrente nominale 20A
• Curva di intervento C
• Caratteristica differenziale A
• Tensione nominale Vn230 Vac
• Frequenza nominale f 50/60 Hz
• Tensione di isolamento Ui 500 Vac
• Tensione di impulso 6 kV
• Potere di interruzione nominale 4,5 kA
• Potere di interruzione estremo 6 kA
• Potere di interruzione nominale di servizio 4,5 kA
• Potenza Dissipata 5,9 W
• 2 Moduli DIN (1 DIN = 18 mm)
• Grado di protezione IP20
• Dimensioni 86x36x77 mm
• Tipi di connessione Cavo/busbar
