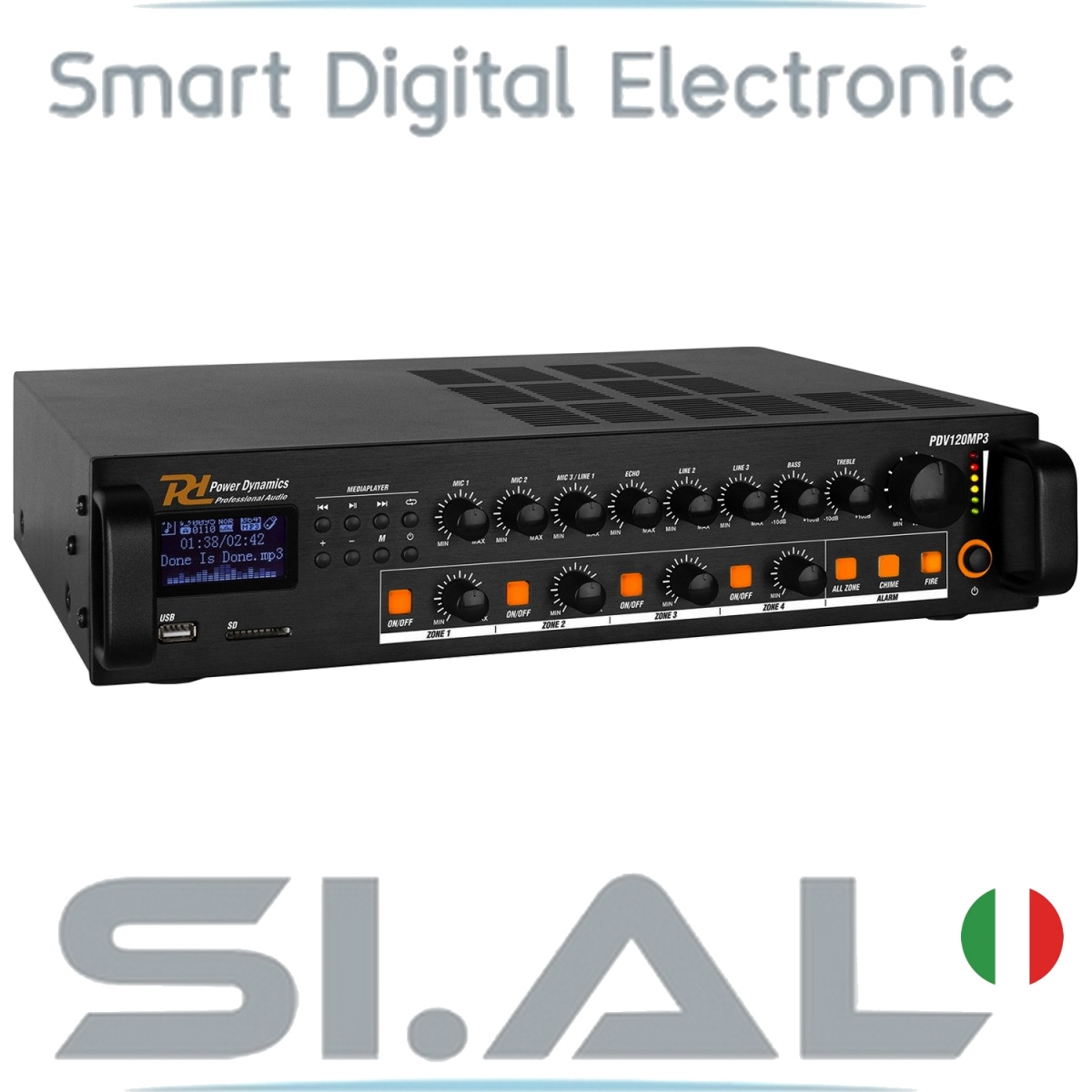

Amplificatore audio 120W bluetooth radio mp3 sistema audio 4 zone (100V)

Amplificatore audio PA 120W a 4 zone separate regolabili per altoparlanti a Tensione Costante 100V.

Questo amplificatore PA per Audio distribuito a 4 zone è la scelta ideale per la diffusione sonora in ambienti commerciali come Negozi,Palestre,supermercati,centri commerciali Ristoranti,bar,hotel,Uffici,sale d'attesa,sale riunioni,Scuole,ospedali,Fabbriche,magazzini,Stazioni, aeroporti e terminal.

Specifiche Importanti

✅ 4 Zone Indipendenti per diffusori a 100V line ( tensione costante ) Ogni zona può essere controllata individualmente per Volume e Controlli dei Toni.
✅ Bluetooth integrato per streaming audio wireless da smartphone o tablet.
✅ Sintonizzatore Radio FM Per la riproduzione di stazioni radio.
✅ Lettore Multimediale Integrato USB/SD
✅ Ingresso Emergenza per il collegamento ad una centrale di allarme antincendio
✅ 2 Ingressi Linea RCA Perfetti per collegare sorgenti audio esterne come Lettori CD/DVD,Lettori MP3,Computer e Uscite pre-amplificate di altri mixer o apparecchiature audio.
✅ 1 Uscita Linea RCA offre diverse importanti funzionalità come collegare un secondo Amplificatore Aggiuntivo per espandere un sistema audio oppure collegare un registratore per memorizzare tutto ciò che passa attraverso l'amplificatore.
✅ 3 Ingressi Microfonici Combo/6,3mm dedicati, Il canale Mic 1 ha priorità su tutti gli ingressi "Funzione Voice Priority" necessario per gli annunci vocali immediati, che devono prevalere su qualsiasi altro suono.
✅ Uscita Phantom Serve per alimentare microfoni a condensatore e altri dispositivi audio che richiedono alimentazione tramite il cavo XLR.
✅ Montaggio Rack 2U, è dotato di alette metalliche laterali preforate, che permettono di avvitarlo ai montanti verticali del rack da 19 pollici.
✅ Display integrato Illuminato Permette di monitorare e configurare facilmente il dispositivo.

E' assolutamente fondamentale rispettare per evitare Sovraccarichi e Distorsioni la Potenza dell'Amplificatore, La somma di TUTTI gli altoparlanti a 100V collegati a TUTTE le 4 zone non deve superare i 120W totali dell'amplificatore .

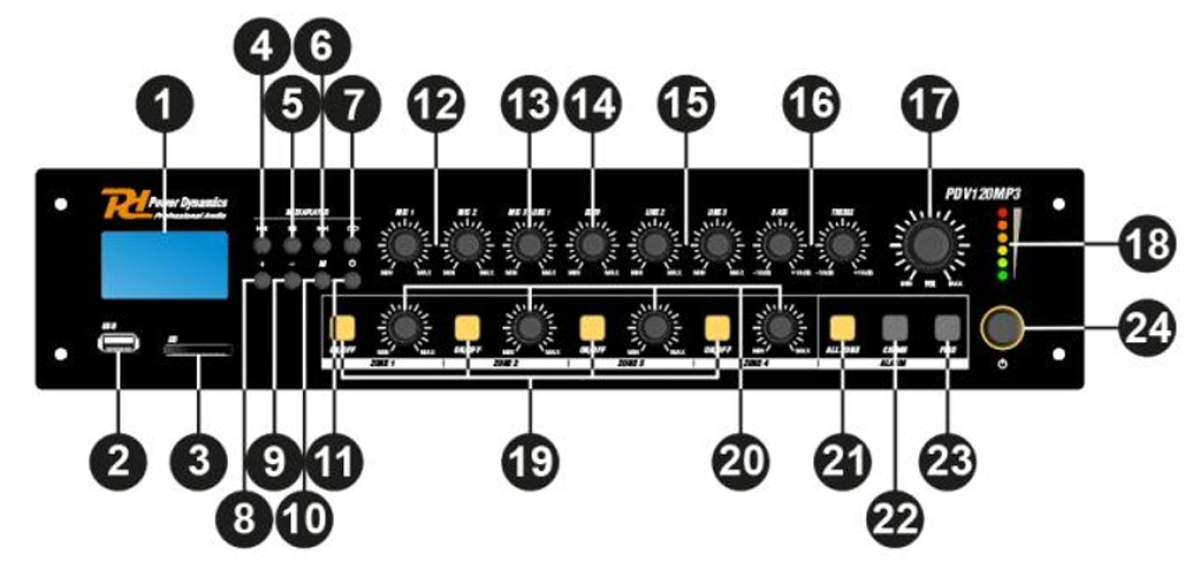

Panoramica pannello frontale:

1. SCHERMO LCD Mostra la modalità e lo stato operativo attuale.

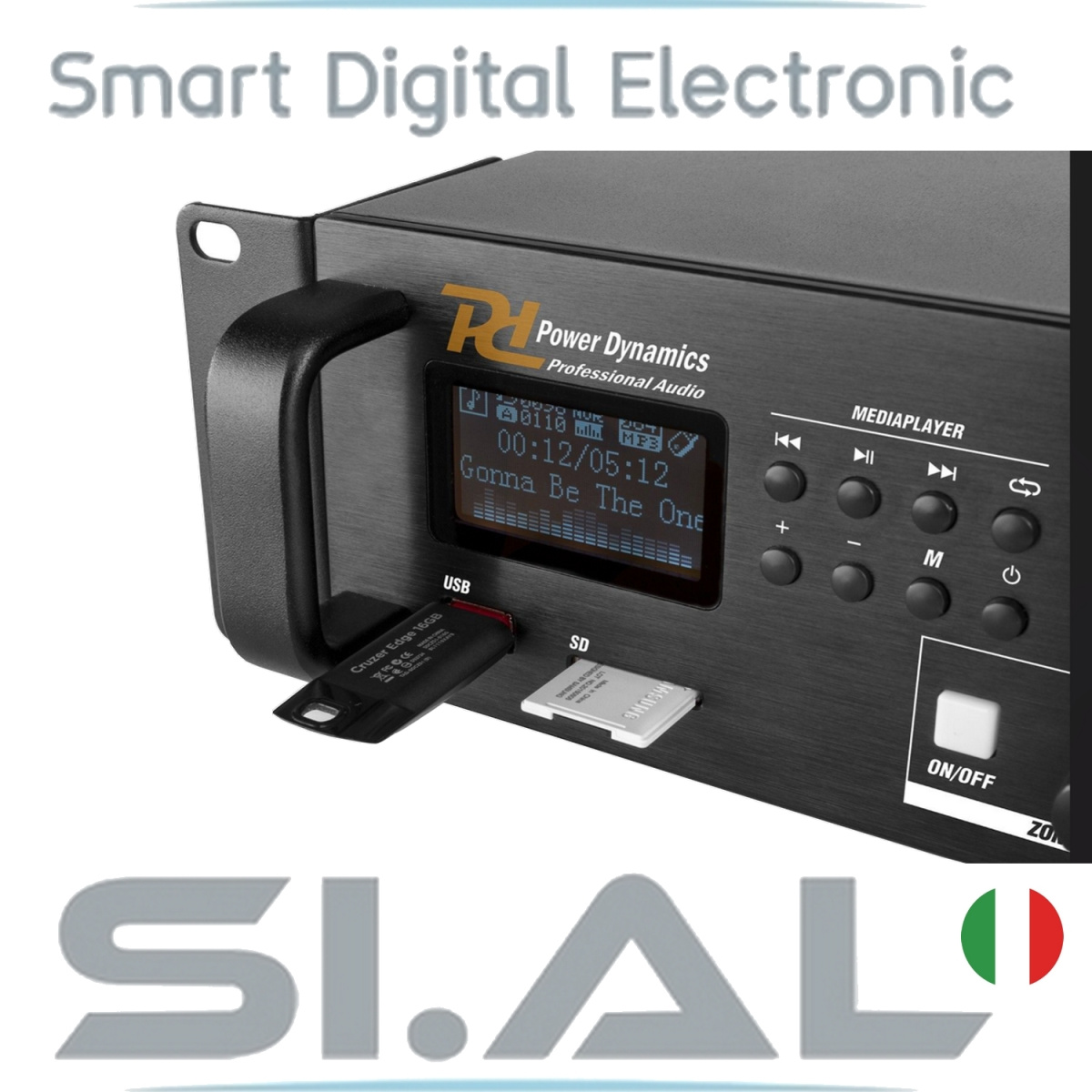

2. PORTA USB Una chiavetta USB può essere inserita qui. Le tracce salvate nella memoria possono essere riprodotte tramite il lettore e la riproduzione si avvia automaticamente quando il dispositivo viene inserito.

3. FESSURA SCHEDA DI MEMORIA SD/MMC Una scheda di memoria SD/MMC può essere inserita in questo vano. Le tracce salvate nella memoria possono essere riprodotte tramite il lettore e la riproduzione si avvia automaticamente quando il dispositivo è inserito.

4. PULSANTE TORNA A PRECEDENTE I

5. PULSANTE RIPRODUCI/PAUSA Ogni volta che viene premuto il pulsante PLAY/PAUSE si passa da riproduzione a pausa o viceversa.

6. PULSANTE SALTA A SUCCESSIVA >>I Traccia successiva quando in modalità USB- SD/MMC o Bluetooth. Stazione memorizzata successiva quando in modalità radio.

7. PULSANTE RIPETI Cambia la modalità ripetizione tra “ripeti una traccia”, “ripeti tutta la cartella”, “ripeti tutto”, “no ripetizione”.

8. PULSANTE + Aumenta il volume.

9. PULSANTE – Diminuisce il volume.

10. PULSANTE M Cambia la modalità operativa tra USB, SD/MMC, Bluetooth e radio.

11. PULSANTE ACCENSIONE/SPEGNIMENTO Premere: accensione Tenere premuto: spegnimento

12. CONTROLLO VOLUME MICROFONO 1 & 2 Aumenta o diminuisce il volume in ingresso del microfono 1 e 2.

13. CONTROLLO VOLUME MICROFONO 3 E LINEA 1 Aumenta o diminuisce il volume in ingresso del microfono 3 o della linea 1.

14. CONTROLLO ECO DEL MICROFONO Regola il livello di eco nei canali microfono

15. CONTROLLO VOLUME LINEE 2 & 3 Aumenta o diminuisce il volume in ingresso delle linee 2 & 3.

16. CONTROLLO TONO Utilizzando le manopole dei bassi e degli acuti si può regolare la risposta in frequenza dell’intero sistema. La rotazione oraria aumenta il livello, quella antioraria lo diminuisce. In posizione centrale sono entrambi impostati su neutro.

17. CONTROLLO VOLUME PRINCIPALE Utilizzando il controllo del volume principale, il volume dell’intero sistema verrà regolato in un intervallo tra il livello minimo e quello massimo.

18. INDICATORI LED (MISURATORE VU) Il funzionamento attuale del sistema è indicato dal grafico a barre LED a 6 punti. I LED monitorano l’attuale livello in uscita in un intervallo tra -18dB e 0dB, mentre il LED (rosso) superiore si illumina quando l’uscita è in clipping.

19. INTERRUTORI USCITA ZONA 1-4 Le diverse linee di altoparlanti collegate (1-4) possono essere accese o spente premendo il pulsante con il numero corrispondente. Quando una zona (1-4) è abilitata viene mostrato da una luce arancione sul pulsante corrispondente. Quando viene premuto l’interruttore “All” tutte le zone in uscita (1-4) sono attivate.

20. CONTROLLO LIVELLO USCITA ZONA 1-4 Il livello in uscita delle differenti zone (1-4) può essere regolato dal potenziometro di banda con il corrispondente numero.

21. INTERRUTTORI TUTTE LE ZONE Quando viene premuto l’interruttore “All” tutte le zone (1-4) vengono attivate.

22. INTERRUTTORE CAMPANELLO Premendo il pulsante campanello, la melodia selezionata come pre-annuncio per il cercapersone verrà riprodotta una volta.

23. INTERRUTTORE FUOCO Premendo il pulsante FIRE l’allarme antincendio verrà riprodotto in continuazione fino a che il pulsante non sarà nuovamente premuto.

24. INTERRUTTORE ACCENSIONE/SPEGNIMENTO Utilizzare questo interruttore per accendere e spegnere l’unità. All’accensione la luce arancione attorno al pulsante si accenderà. Dopo l’accensione il cicalino interno suonerà 3 volte e il relè di protezione uscita sarà acceso (si sentirà un click), ciò significa che l’amplificatore è pronto.

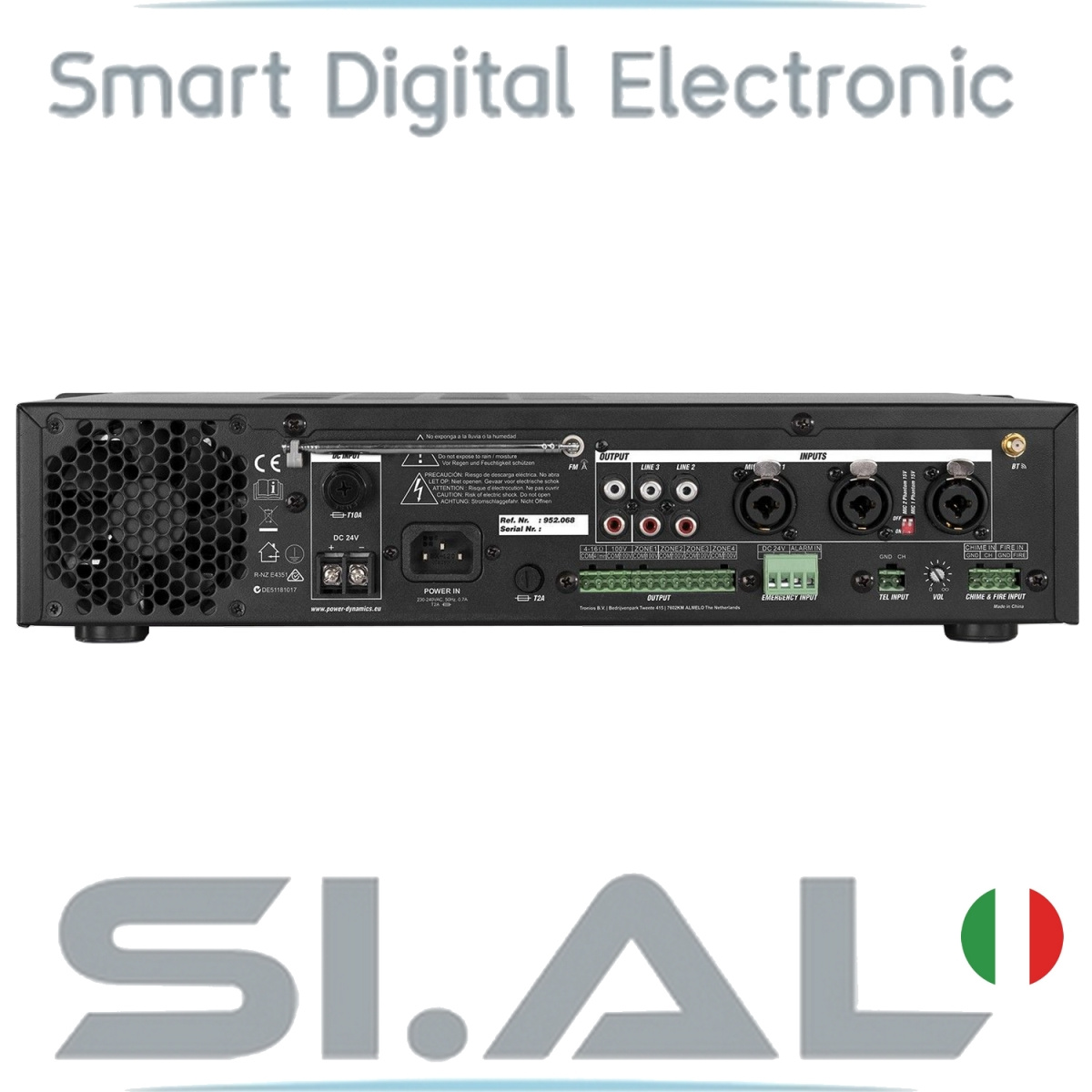

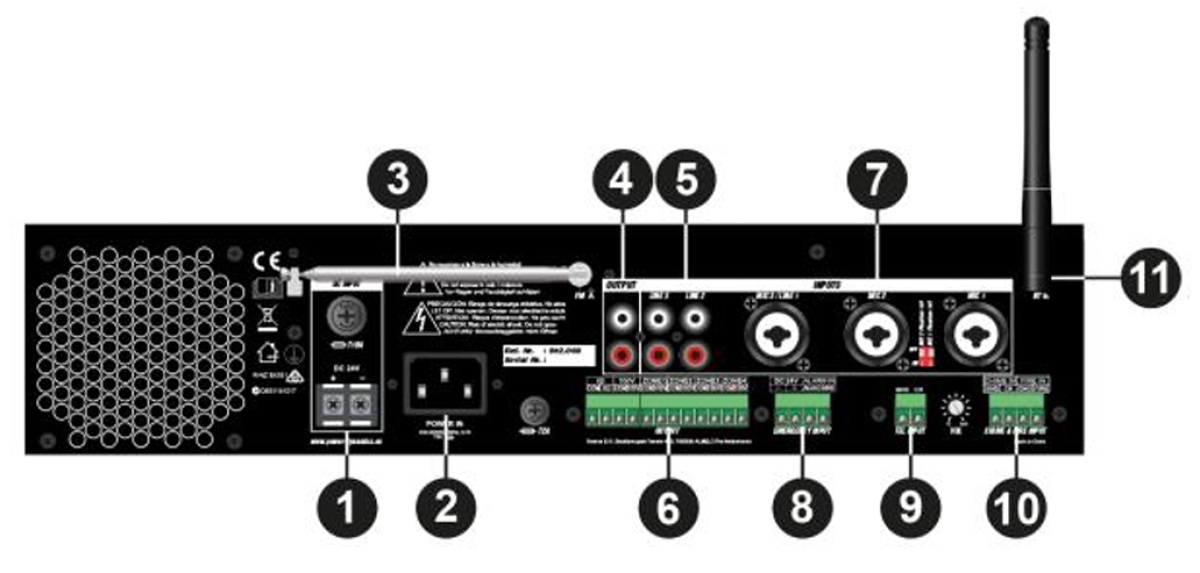

Panoramica pannello posteriore:

1. INGRESSO ALIMENTAZIONE DC L’alimentazione principale DC (24V) va applicata a questo connettore. Questa è una presa di alimentazione in stand-by per connettere una batteria 24V. Un portafusibili con i principali fusibili è posto sopra la presa DC (per la sostituzione dei fusibili, si prega di vedere l’apposito paragrafo).

2. INGRESSO ALIMTAZIONE AC Questo connettore è per l’alimentazione principale (230-240V AC / 50~60 Hz). Un portafusibili con i principali fusibili è posto sopra la presa AC (per la sostituzione dei fusibili, si prega di vedere l’apposito paragrafo).

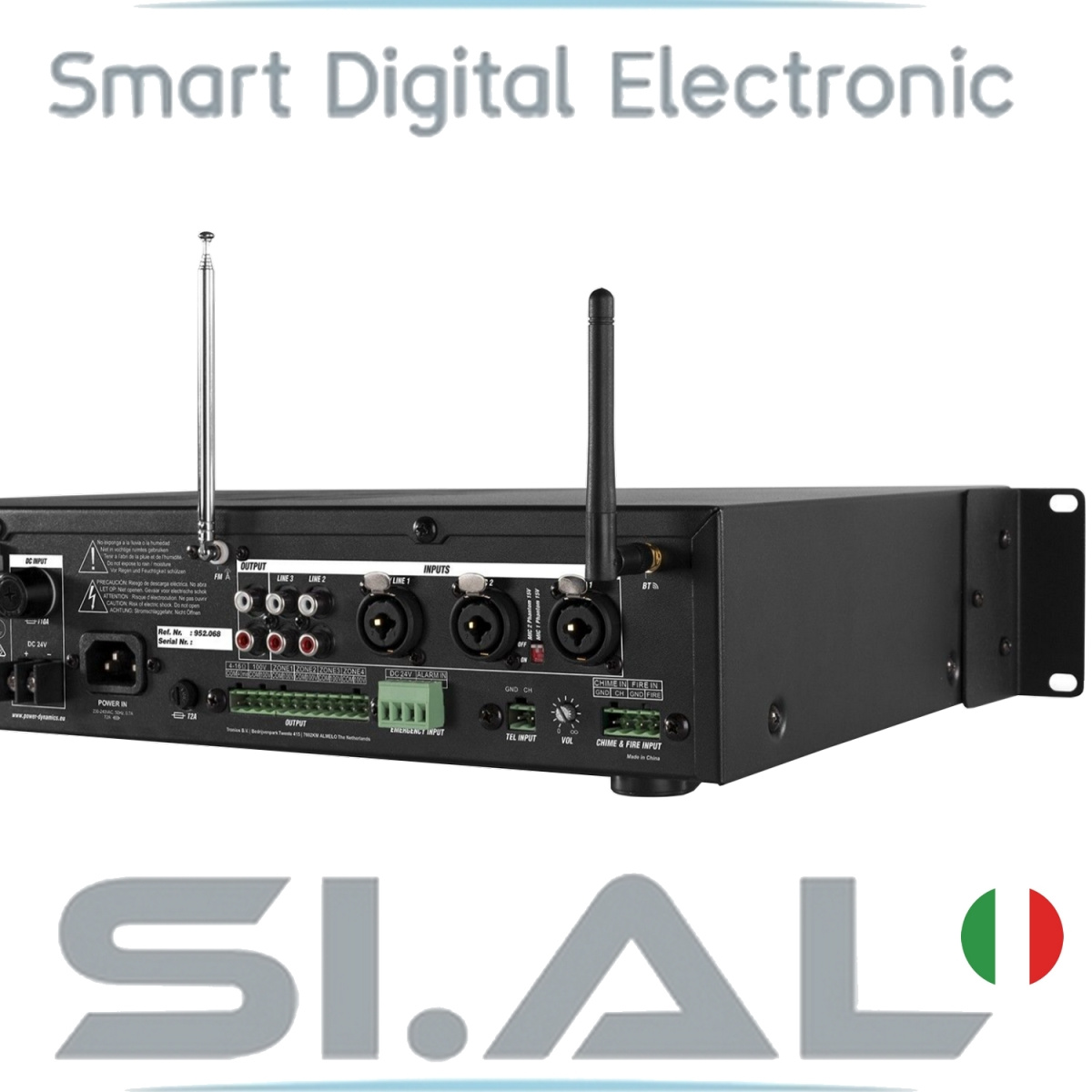

3. ANTENNA FM Per utilizzare la funzione radio FM, estrarre questa antenna per assicurare la miglior ricezione FM possibile.

4. CONNESSIONI IN USCITA (RCA) Queste connessioni possono essere utilizzate per espandere il sistema aggiungendo un secondo amplificatore. Connettere l’ingresso LINE2 o LINE3 del secondo amplificatore con questa connessione “OUT”.

5. INGRESSI SBILANCIATI DI LINEA 2 & 3 (RCA) Ingressi jack RCA 2 &3. Possono diventare un ingresso linea stereo connettendo il canale destro al rosso e il sinistro al bianco.

6. CONNESSIONI IN USCITA (MORSETTIERA) Connessioni in uscita per sistemi audio distribuiti sia a bassa impedenza che a tensione costante. Gli altoparlanti a bassa impedenza e uscita a tensione costante 100V condividono una morsettiera a 4 pin, i due a sinistra possono essere usati per connettere altoparlanti a bassa impedenza, i due a destra per connettere altoparlanti ad alta impedenza (tensione costante 100V). Le uscite di zona (1-4) sono rappresentate da un connettore a 8 pin.

7. INGRESSI MICROFONO3/LINEA1, MICROFONI 2 & 1 Questi canali usano connettori combinati che accettano sia XLR che jack da 6.3mm. entrambe le tipologie di ingresso silenzieranno tutti gli altri canali quando è presente un segnale all’ingresso/microfono collegato. Ingressi mic. 1 & 2 possono essere usati per microfoni capacitivi. Gli interruttori di alimentazione phantom abilitano l’alimentazione phantom 15 Volt quando è connesso un microfono capacitivo. L’interruttore 2 fornirà alimentazione phantom all’ingresso mic. 1 mentre l’interruttore 1 la fornirà all’ingresso 2.

8. INGRESSO EMERGENZA L'amplificatore può essere collegato a qualsiasi uscita dell'amplificatore a tensione costante da 100 V con un telecomando da 24 V DC utilizzato come ingresso di emergenza. L’amplificatore commuterà tutti gli altoparlanti collegati (uscita a tensione costante) per trasmettere il segnale di emergenza.

9. INGRESSO TEL L’amplificatore può essere connesso a qualsiasi sistema di telecomunicazioni tramite l’ingresso TEL, permettendo gli annunci tramite un telefono portatile. È’ un ingresso di linea con livello di priorità. Connessioni in ingresso non bilanciate devono essere fatte ai terminali CH (hot o signal) e GND (messa a terra).

10. INGRESSO CAMPANELLO E FUOCO Gli ingressi Chime & Fire consentono di collegare qualsiasi sorgente esterna come stazioni di chiamata, una matrice di segnale o un sistema di allarme antincendio. Questi ingressi hanno la priorità sugli altri ingressi.

11. ANTENNA BT Quando connessi e durante l’utilizzo del Bluetooth assicurarsi che l’antenna sia in posizione verticale per la miglior ricezione possibile del segnale wireless.

SPECIFICHE DATI TECNICI

• Potenza 120 W
• 4 Zone indipendenti regolabili
• Uscita PA 70-100V
• Impedenza nominale 8 Ohm
• Ingressi 2 x Line (RCA) / 3 x Mic (Combo/6,3mm)
• Uscite 1 x Line (RCA)
• Voice Priority
• Telecomando non disponibile
• Risposta in frequenza 50-19.000 Hz
• Rapporto S/N 70 dB
• Uscita di linea 400 mV
• Uscita Phantom 48V
• Sensibilità 250 mV
• Ventola di raffreddamento
• Materiale Metallo
• Installazione Rack 2U 19 pollici
• Dimensioni 330x420x88 mm
• Peso 9 kg
• Colore Nero
• Alimentazione 230Vca
