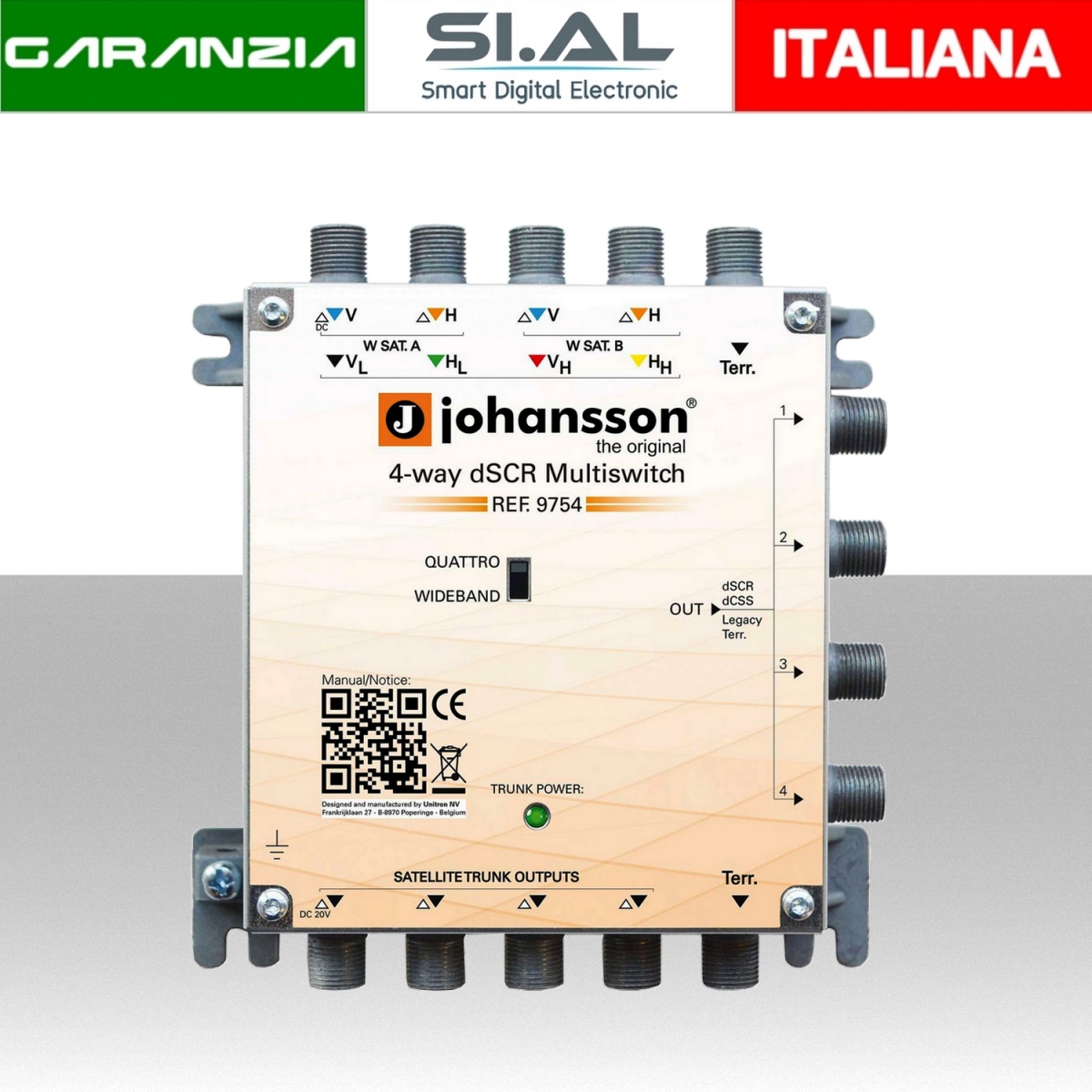

Multiswitch dCSS 4 uscite Mix SAT/DTV con passanti WideBand JOHANSSON 9754

Multiswitch dcss 4 out in cascata JOHANSSON 9754 Compatibile con LNB a 4 uscite HV/HV oppure LNB a 2 uscite V/H WideBand, tramite l'utilizzo della tecnologia wideband è possibile utilizzare 2 lnb e con i 4 cavi creare un impianto dual feed tipo HOT BIRD e ASTRA.

Gli ingressi possono ricevere i segnali sia da LNB Quattro (HV/HV) o da LNB WideBand (V/H) Per selezionare la modalità di funzionamento avete a disposizione all'opposito dip-switch.

✅ 4 out  Ogni uscita derivata SAT puo' essere utilizzata in madalità:
►Legacy universale per collegare un normale decoder satellitare o una TV
►SCR per collegare su un unico cavo fino a 4 decoder/tv ( che supportano questa tecnologia ) come ricevitori Tivùsat o SkyHD e altri dispositivi TV
►dCSS/SCR per collegare su un unico cavo 1 decoder di nuova generazione SKYQ assieme a 4 decoder/tv come Tivusat/SKYHD oppure delle TV.

✅Essendo un dipositivo tecnologicamente avanzato,rileva in automatico il tipo di decoder collegato senza bisogno di impostare nessun parametro.

✅Tutte le uscite di questo multiswitch hanno un Mixer terrestre integrato in grado di combinare il segnale dell'antenna TV terrestre con i segnali della parabola satellitare.

✅ Le 5 uscite passanti ne permettono il collegamento in serie o "a cascata" con altri multiswitch per effettuare impianti TV estese con alto numero di utenti.

✅ Alimentazione
Il sistema sia con un singolo multiswitch o in cascata con piu' multiswitch deve essere sempre alimentato.

In base alla quantità di uscite dell'impianto si devono utilizzare i giusti alimentatori e inseritori di tensione per garantire il corretto funzionamento dell'impianto.

Alimentatore

Inseritore di tensione

Resistenze di chiusura da inserire nelle polarità in uscita per terminare l'impianto

• Modello JOHANSSON 9754
• Multistandard banda larga, dSCR, dCSS, legacy, terr.
• Prestazioni e consumo energetico ottimizzati
• Alloggiamento compatto pressofuso per una facile installazione
• Ingressi 5 ( 4 Satellite + 1 terrestre )
• Uscite passanti 5 ( 4 Satellite + 1 terrestre)
• Uscite derivate 4 x dCSS/SCR/LEGACY/TERR.

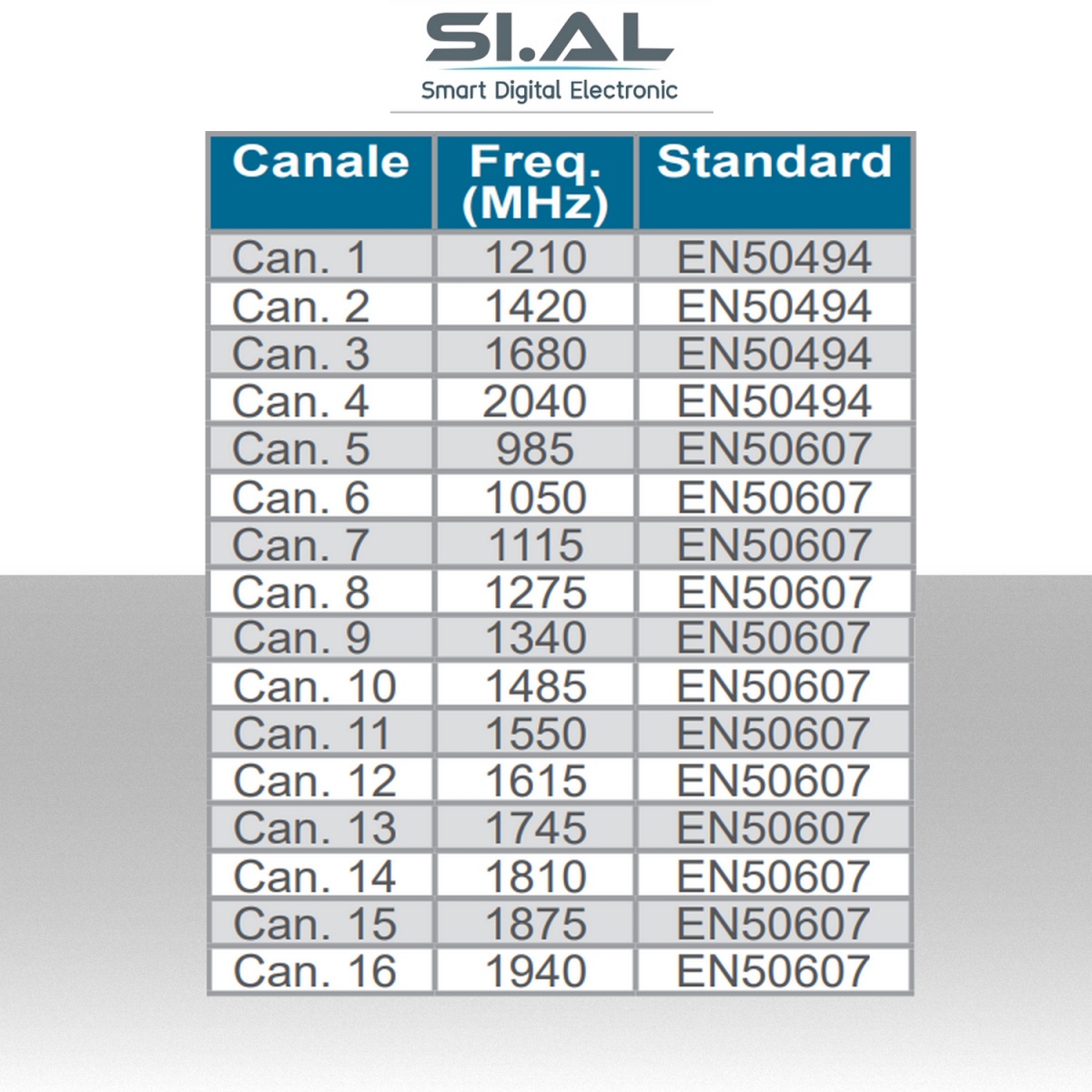

• Frequenze d'uscita in SCR 1210 / 1420 / 1680 / 2040MHz
• Frequenze d'uscita in DCSS 985 / 1050 / 1115 / 1275 / 1340 / 1485 / 1550 / 1615 /1745 / 1810 / 1875 / 1940MHz
• Frequenza MHz SAT: 290 - 2340 | TERR: 88-862
• Minimo livello di ingresso SAT dBµV LNB universale: 62 | LNB a banda larga: 67
• Massimo livello in uscita SAT dBµV LNB universale: 106 | LNB a banda larga: 106
• Potenza di uscita del canale dSCR dBµV 88 (controllato da AGC)
• Perdita derivazione terrestre 22dB
• Impedenza 75 Ohm
• Return Loss passaggio >10dB
• Standard supportati EN 50494 (SCD) EN 50607 (SCD 2) BSKYB Legacy
• È richiesto un blocco CC di terminazione del trunk Ohm 75 (SAT e TERR)
• Alimentazione CC tramite alimentatore ( non incluso)
• Consumo 20W
• Temperatura di esercizio ° C Da -20 a +50
• Dimensioni 124 x 117 x 39 mm
• Peso kg 0.530
