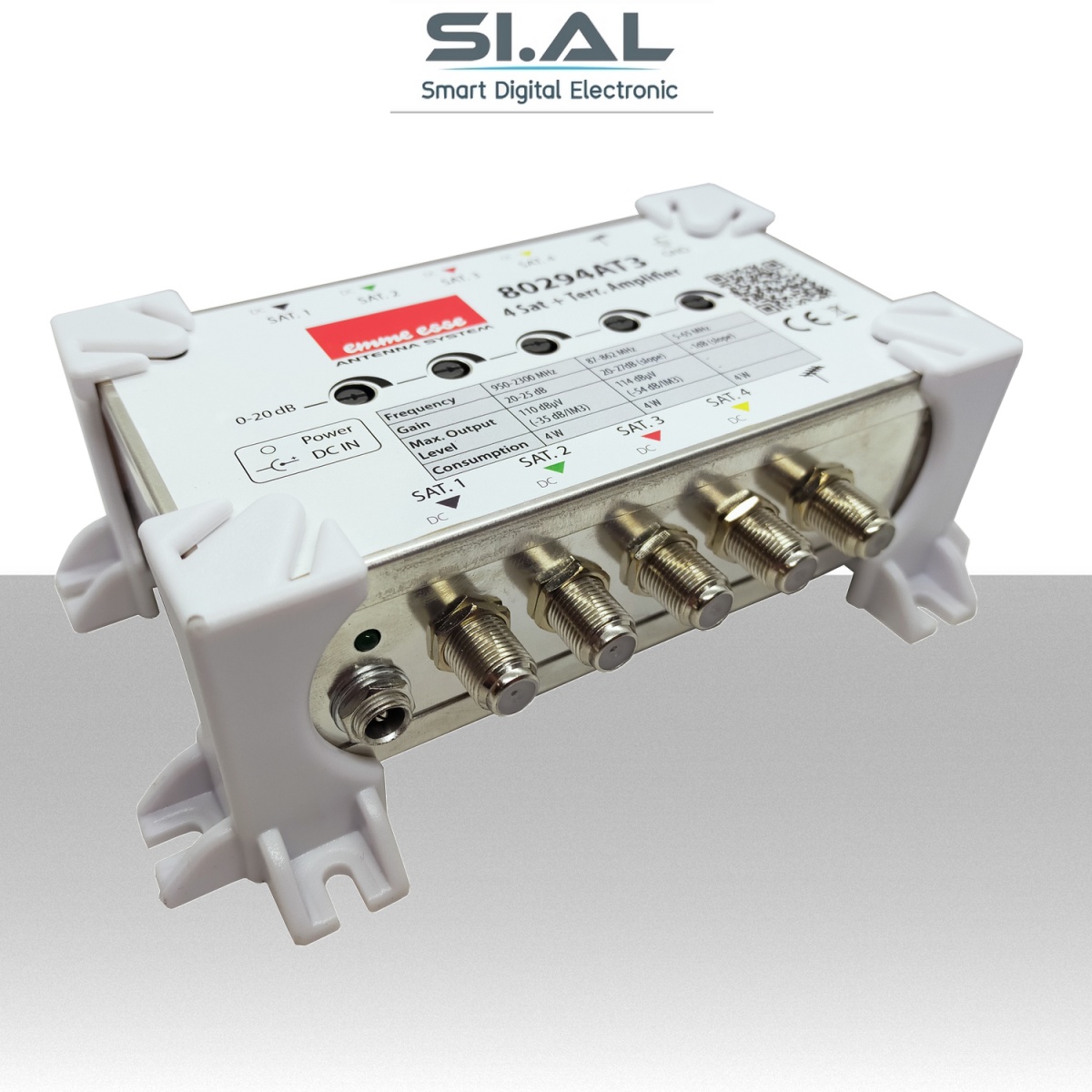

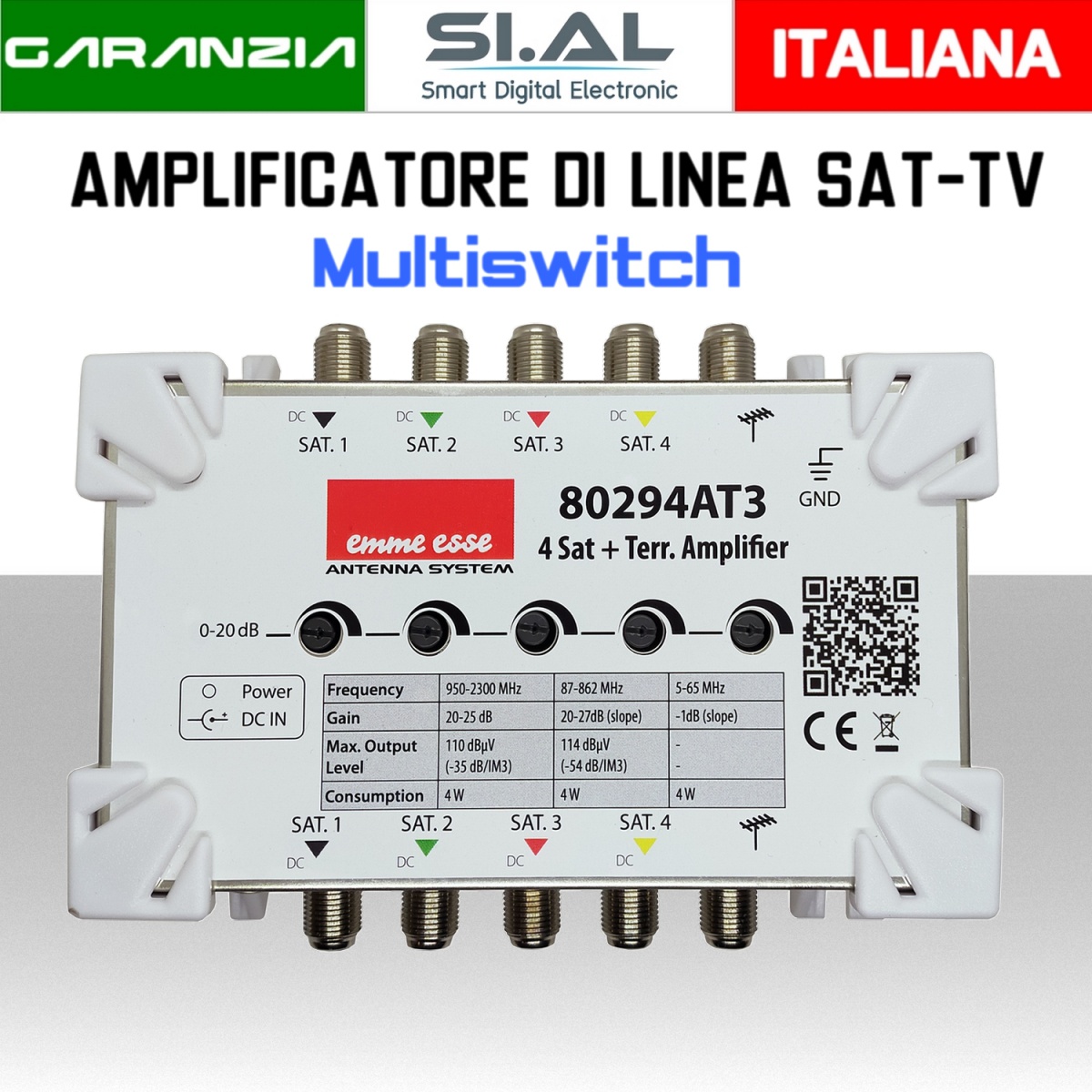

Amplificatore di linea multiswitch in cascata SAT e DTT regolabile

Amplificatore di linea per multiswich di EMME ESSE e predisposto con 5 ingressi SAT+TV e 5 uscite, viene utilizzato per amplificare le linee di un' impianto TV (di piccole o grandi dimensioni) composto da piu' multiswitch attivi e passivi in cascata per il segnale satellitare e digitale terrestre. E' realizzato su contenitore schermato dotato di connettori tipo F , Dotato di guadagno regolabile su ciascun ingresso tramite i trimmer (regolazione 0 ÷ -10 dB).
E possibile posizionare l'amplificatore di linea a monte dell'impianto dopo LNB oppure sulla linea dell'impianto come sottostazione d'amplificazione, in questo caso è bene inserire questo dispositivo quando il livello del segnale è adeguato.

Per funzionare questo amplificatore di linea ha bisogno del suo alimentatore

CARATTERISTICHE

• Modello 80294AT3
• 4 ingressi SAT connessione F
• 1 ingresso TV connessione F
• 4 uscite SAT connessione F
• 1 uscita TV connessione F
• 5 trimmer di regolazione (0 ÷ -10dB)
• Guadagno regolabile 25 dB su SAT
• Guadagno regolabile 27 dB su DTT
• Livello di uscita: 117 dBμV
• Assorbimento 400 mA
• Frequenza sat 900÷2300 MHz
• Frequenza Terr. 87÷862 MHz
• Dimensioni 157x102x51 mm
• Alimentazione 15 V ( Alimentatore opzionale)
