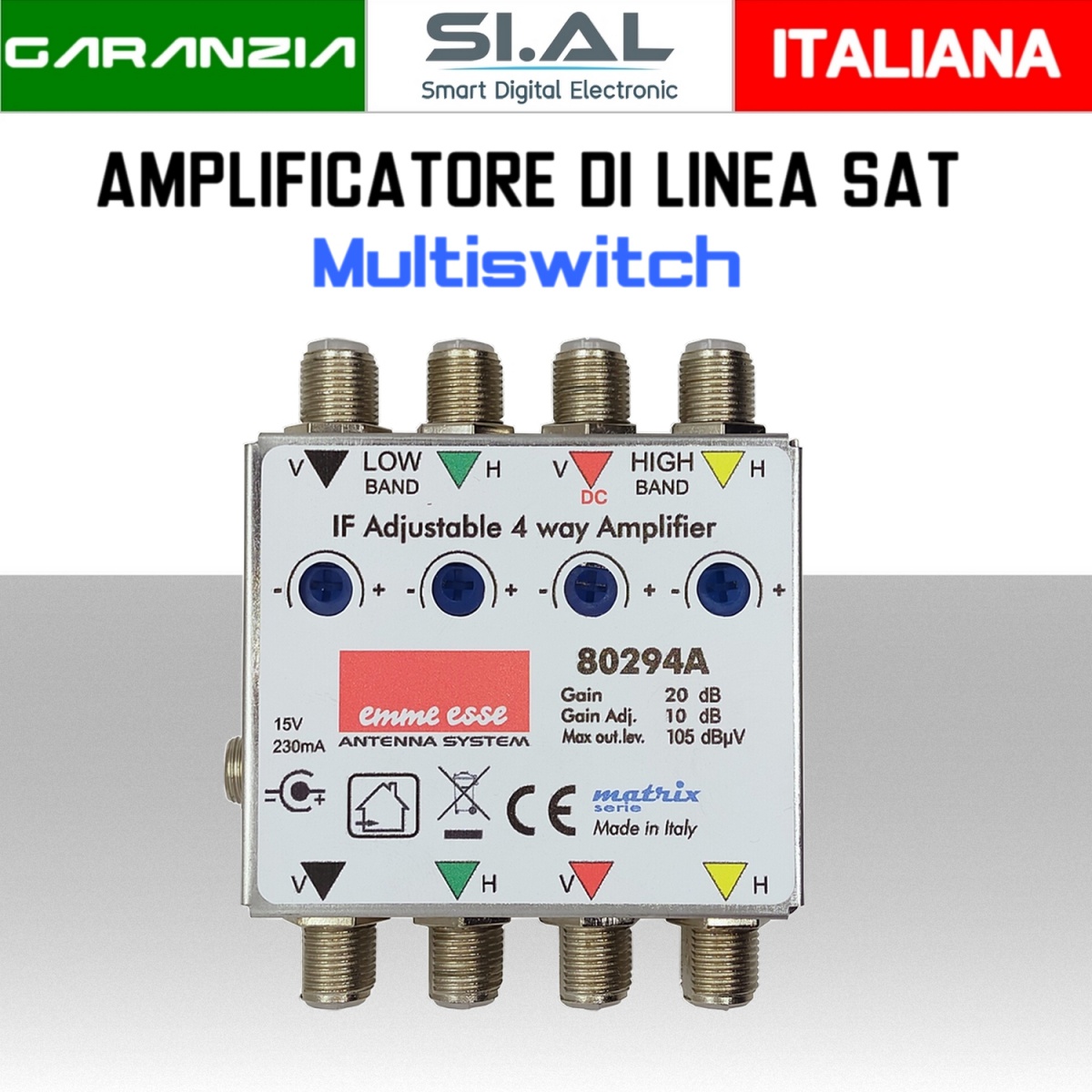

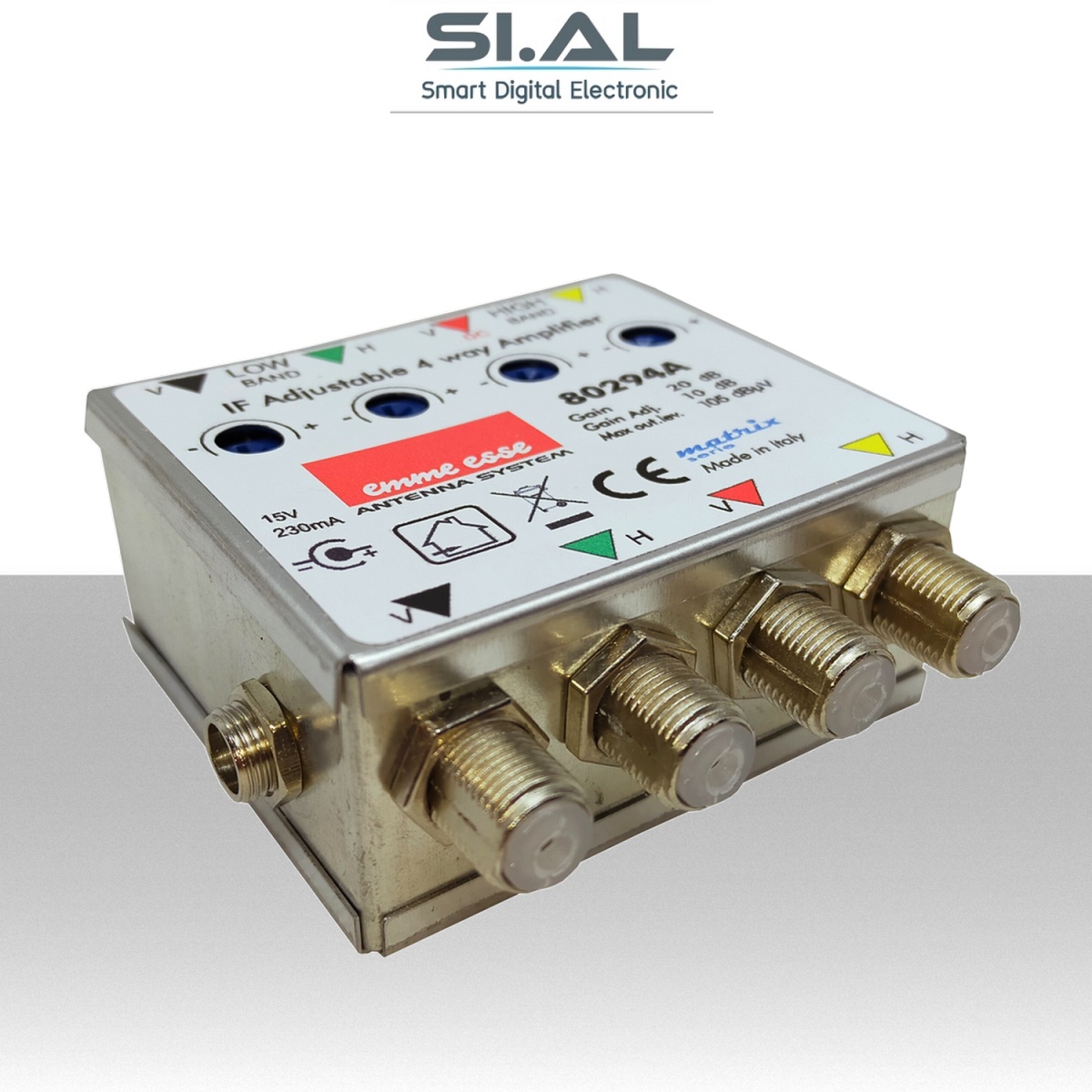

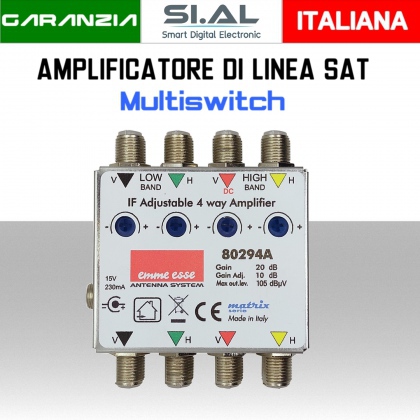

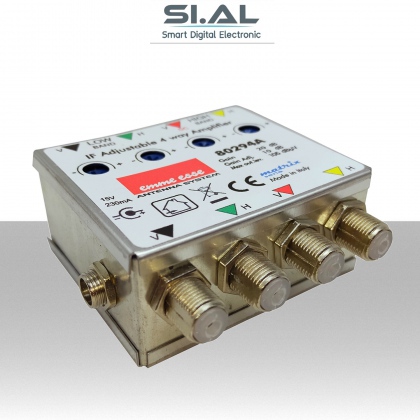

Amplificatore di linea multiswitch in cascata 4 IN 4 out regolabile

Questo Amplificatore di linea satellitare di EMME ESSE a 4 ingressi uno per ciascuna polarità e 4 uscite, viene utilizzato per amplificare le linee di un' impianto TV satellitare (di piccole o grandi dimensioni) composto da piu' multiswitch attivi e passivi in cascata passanti . E' realizzato su contenitore schermato con connettori tipo F , dotato di guadagno regolabile su ciascun ingresso tramite i trimmer (regolazione 0 ÷ -10 dB).
E possibile posizionare l'amplificatore di linea a monte dell'impianto dopo LNB oppure sulla linea dell'impianto come sottostazione d'amplificazione, in questo caso è bene inserire questo dispositivo quando il livello del segnale è adeguato.

Per funzionare questo amplificatore di linea ha bisogno del suo alimentatore

CARATTERISTICHE

• Modello 80294A
• 4 ingressi SAT connessione F
• 4 uscite SAT connessione F
• 4 trimmer di regolazione (0 ÷ -10dB)
• Guadagno regolabile 22 dB
• Livello di uscita: 105 dBμV
• Assorbimento: 230 mA
• frequenza 900÷2500 MHz
• Dimensioni87x47x115 mm
• Alimentazione 15 V ( Alimentatore opzionale)
