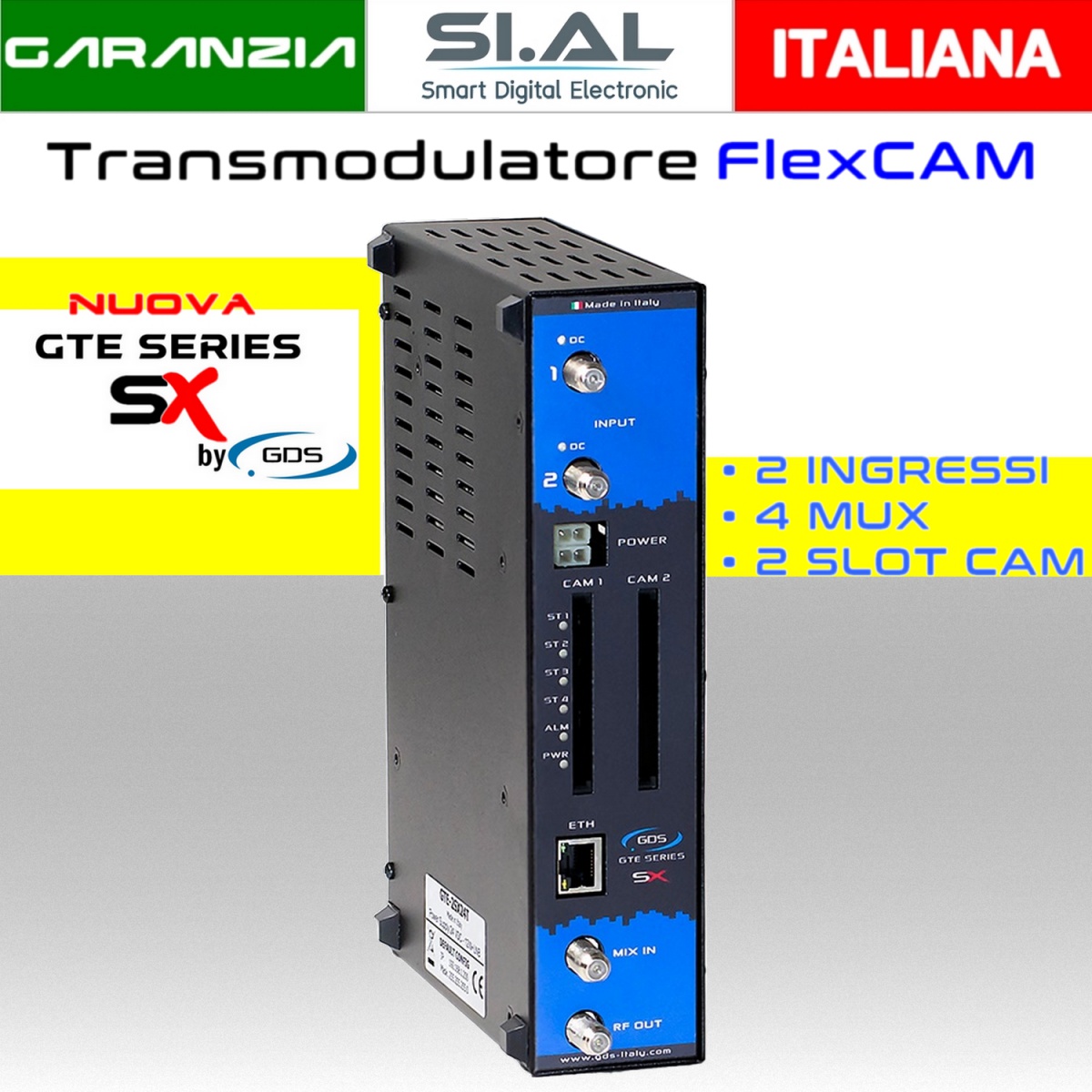

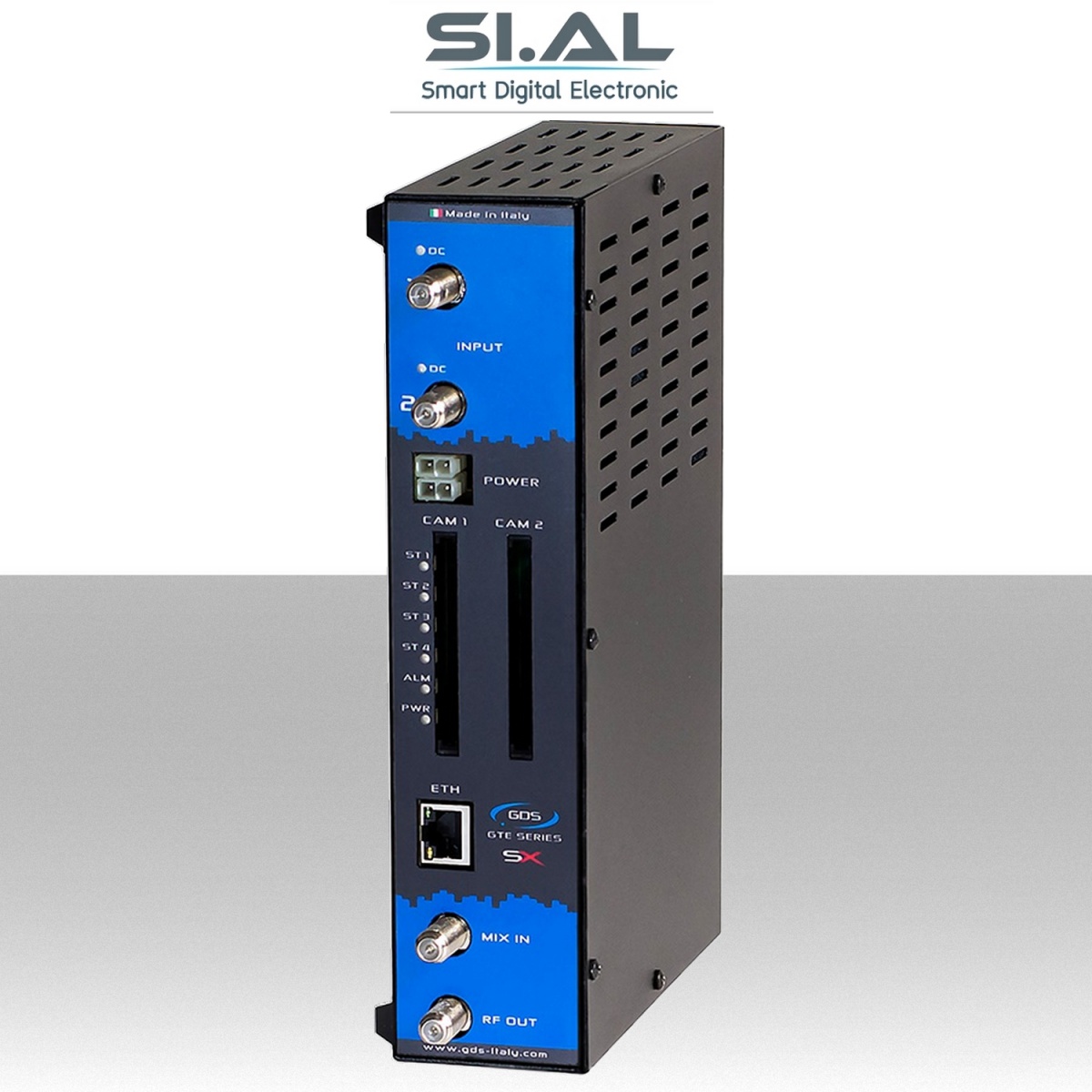

Transmodulatore GDS serie GTE-SX a 2 ingressi SAT multistream 2 slot FlexCAM

Il nuovo transmodulatore Multistream serie GTE-2SX24T con 2 slot Flex Cam , modulo QPSK a 2 ingressi satellitari DVB-S / S2 / S2X vi permette la distribuzione di programmi sia Free To Air che Pay-TV ricevuti da satellite ( es. Pay-TV Tivusat sono visibili solo attraverso l'aggiunta del modulo cam professionali tivusat opzionale ) all’interno dell'impianto TV,
I segnali così rimodulati sono ricevibili in tutti i televisori o decoder DVB-T o DVB/T2.
L'uscita DVB-T/C è programmabile da 1 fino a 4 MUX adiacenti, liberamente selezionabili nelle bande TV. Questo modulo QPSK è in grado di distribuire ad esempio circa 12 canali in chiaro oppure 8 servizi Pay-TV ( es. programmi di tivusat HD utilizzando due cam tivusat AVRETE LA POSSIBILITA' DI UNA PIU' AMPIA SCELTA DI SELEZIONE EMITTENTI TV SULLA PROGRAMMAZIONE del modulo ) dal satellite ed assegnare nella lista un numero LCN al canale. I servizi scelti da ciascun transponder in ingresso possono essere rimodulati su qualsiasi MUX di uscita disponibile, ottimizzando così il flusso di trasmissione di ogni MUX.La lista canali può essere aggiornata senza risintonizzare i televisori,dal momento che SID e PID dei servizi sono rimappati in uscita del modulo.
Si possono utilizzare più trasmodulatori assieme per creare un impianto TV multiutenza con numerose emittenti Free e Pay-TV. Questa è una ottima soluzione per realizzare un impianto tv centralizzato da inserire nelle strutture ricettive come HOTEL,grandi e piccoli alberghi, villaggi turistici, ospedali, case di riposo, condomini,campeggi ,bed and breakfast e case vacanza.

Questo modulo GDS serie SX transmodulatore con Ingresso QPSK - uscita COFDM è configurabile sia localmente che da remoto, attraverso la porta Ethernet RJ45 (per la connessione in remoto è necessario un collegamento ad internet ) con l’utilizzo di un Notebook e del software “GDS Manager”. Entrambi i software sono gratis e scaricabili dal sito WEB GD Service. Abbiamo eventualmente la possibilità su richiesta di programmare la centrale ed inviarla già configurata con i canali memorizzati preimpostati.

Il modulo necessita di alimentatore, da ordinare separatamente GPM-24030 ( codice SA1415)

Programmazione facile e intuitiva grazie al software di controllo evoluto GDS MANAGER

SPECIFICHE Modello GTE-2SX24T

INGRESSI DVB-S/S2/S2X

• Numero ingressi 2
• 2 Slot common interface Tipo FlexCAM ( inserire solo moduli cam professionali)
• Frequenza di ingresso 950÷2150 MHz
• Livello di ingresso 42÷82 dBuV
• Symbol rate 1÷45 Ms/s
• Modulazione QPSK/8-PSK/8,16,32 APSK
• Ricezione Multistream (MIS) PLS code e ISI selection
• Telealimentazione 0/13/18V-350 mA (PROTETTO da CC),Tono 0/22 kHz o DiseqC 1.0

SPECIFICHE MODULATORE DVB-T

• FFT 2K
• Tipo di costellazione QPSK,16-QAM,64-QAM
• FEC 1/4 , 1/8 ,1/16 , 1/32
• Intervallo di guardia 1/4 , 1/8 , 1/16 , 1/32
• MER > 40dB ( Tipico 42 dB)

SPECIFICHE MODULATORE DVB-C

• Mapping 16,32,64,128,256-QAM
• Roll-off 0,12 -0,15 -0,18
• Symbol rate 870÷7200 kSymb/s

USCITE DVB-T/DVB-C

• Numero di uscite 1 con loop-through (-1,5 dB loss)
• Banda di frequenza 177,5÷858 MHz
• 4 MUX adiacenti
• Larghezza di canale 7 MHz (VHF) , 8 MHz ( UHF)
• Inversione di spettro opzionale
• Livello d'uscita 60÷80 dBuV
• Connessioni Ingresso ed Uscite RF tipo "F" femmina, Gestione: RJ45 Ethernet
• Alimentazione 24 Vdc
• Assorbimento 12W+LNB
• Temperatura ambientale di funzionamento 0÷40°C
• Dimensioni 53x226x155 mm
