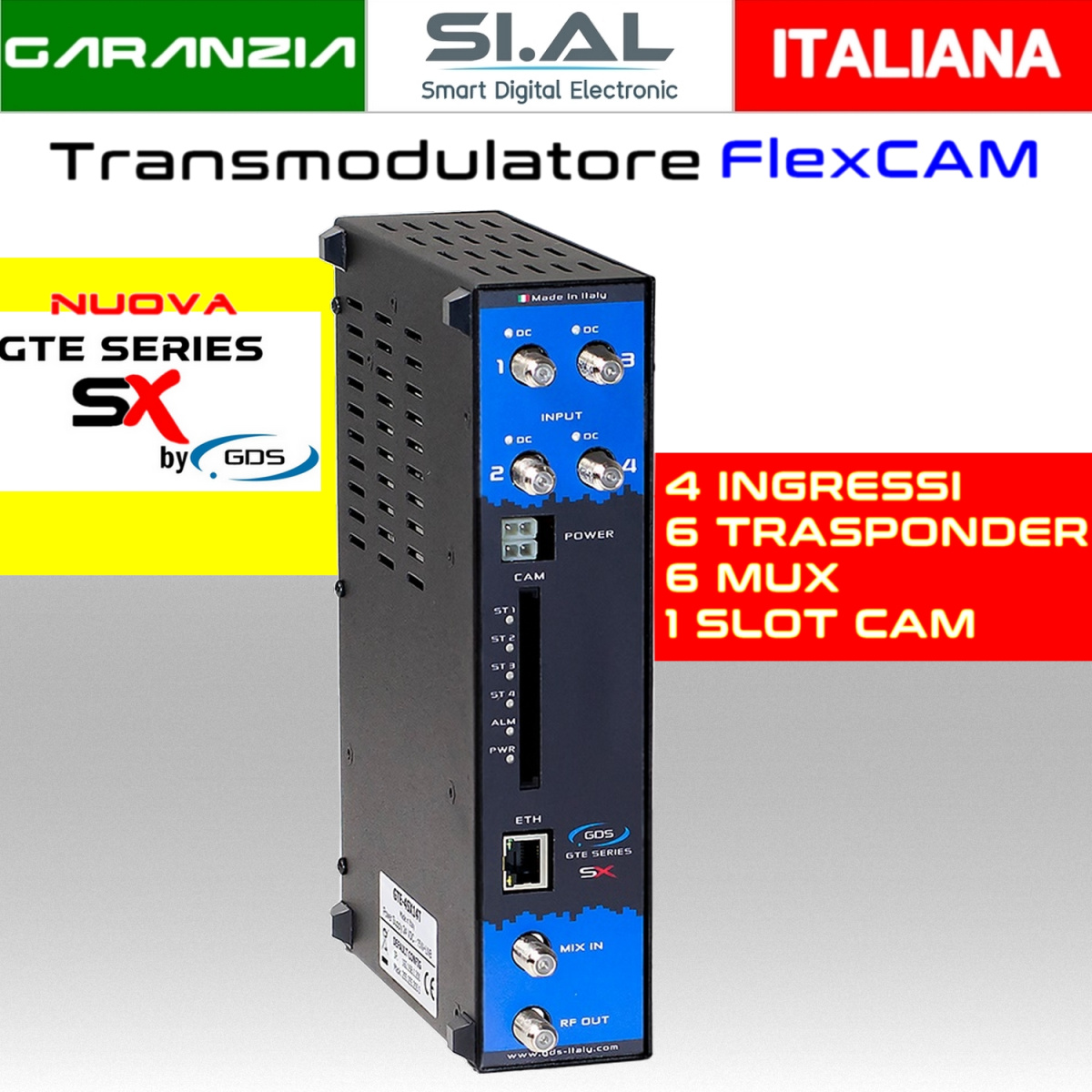

Transmodulatore GDS serie GTE-SX a 6 trasponder SAT multistream 1 slot FlexCAM

Il nuovo modulo di GDS serie GTE-6SX16T QPSK è dotato di 1 Slot CAM, 4 ingressi satellitari multistream » 6 trasponder « DVB-S / S2 / S2X compatibili anche con tecnologia dCSS ( è possibile utilizzare anche un LNB dCSS/SCR invece dei tradizionali LNB convertitori Quattro (HVHV) o multiswitch ) a 6 MUX DVB-T di uscita adiacenti.

✅ Il nuovo transmodulatore GDS serie GTE-46SX16T è adatto alla distribuzione dei programmi televisivi su strutture ricettive hospitality come Hotel ,Residence,Campeggi,Alberghi,Bed and breakfast e Case vacanza, oppure in Condomini , Ospedali e Case di riposo.

✅ Permette la distribuzione di emittenti TV sia Free To Air che Pay-TV ricevuti da satellite ( per i programmi Pay-TV tipo Tivusat possono essere visibili solo attraverso l'aggiunta opzionale dei moduli cam professionali tivusat ) all’interno dell'impianto TV.

✅ Questo modulo QPSK è in grado di distribuire ad esempio circa 30 canali in chiaro oppure 8 servizi Pay-TV/ ( es. programmi di tivusat HD ) + 16 Canali FTA dal satellite ed assegnare nella lista dei programmi un numero LCN al canale. I segnali così rimodulati sono ricevibili in tutti i televisori o decoder DVB-T o DVB/T2.

✅ L'uscita DVB-T/C è programmabile da 1 fino a 6 MUX adiacenti, liberamente selezionabili nelle bande TV.

✅ Il modulo QPSK è in grado di distribuire canali in chiaro e pay-tv dal satellite ed assegnare nella lista un numero LCN al canale. I servizi scelti da ciascun transponder in ingresso possono essere rimodulati su qualsiasi MUX di uscita disponibile, ottimizzando così il flusso di trasmissione di ogni Multiplex.

✅ La lista canali può essere aggiornata senza risintonizzare i televisori,dal momento che SID e PID dei servizi sono rimappati in uscita del modulo.

Si possono utilizzare più trasmodulatori assieme per creare un impianto TV multiutenza con numerose emittenti Free e Pay-TV.

✅ Il modulo GDS serie SX transmodulatore con Ingresso QPSK - uscita COFDM è configurabile sia localmente che da remoto, attraverso la porta Ethernet RJ45 (per la connessione in remoto è necessario un collegamento ad internet ) con l’utilizzo di un Notebook e del software “GDS Manager”. Entrambi i software sono gratis e scaricabili dal sito WEB GD Service.

Abbiamo eventualmente la possibilità su richiesta di programmare la centrale ed inviarla già configurata con i canali memorizzati preimpostati.

» Il modulo necessita di alimentatore, da ordinare separatamente «

SPECIFICHE Modello GTE-6SX16T

✅ INGRESSI DVB-S/S2/S2X

compatibili con tecnologia dCSS

Ingressi satellitari: 6 totali, così configurati:

2 ingressi SAT indipendenti (Ingresso 1 e Ingresso 2)

2 ingressi SAT Dual Tuner: Ingresso 3 dedicato ai tuner 3 e 4; Ingresso 4 dedicato ai tuner 5 e 6.

Nota sul collegamento dei Dual Tuner:

• In modalità dCSS, sui Dual Tuner non è necessario rispettare la polarità delle frequenze in ingresso, poiché la tecnologia dCSS consente la gestione indipendente delle User Band.
• In modalità Legacy (LNB Universale), sui Dual Tuner è invece obbligatorio rispettare la stessa polarità delle frequenze utilizzate dai due tuner collegati allo stesso ingresso. In caso contrario, i tuner non potranno ricevere contemporaneamente transponder con polarità differenti.

• 1 slot per inserimento cam professionali
• Frequenza di ingresso 950÷2150 MHz
• Livello di ingresso 42÷82 dBuV
• Standard di ricezione DVB-S / S2 / S2X (MIS)
• Symbol rate 1÷45 Ms/s
• Versione DiSEqC tono 0/22kHz o DiSEqC 1.0
• Tele Alimentazione LNB Max 0/13/18V - 350mA

✅ Standard di trasmissione DVB-T

• Numero Portanti 2K
• Costellazione QPSK / 16QAM / 64QAM
• FEC 1/2 ~ 2/3 ~ 3/4 ~ 5/6 ~7/8
• Intervallo di guardia 1/4 ~ 1/8 ~ 1/16 ~ 1/32
• MER dB > 40 (tipico 42)

✅ Standard di trasmissione DVB-C

• Mapping 16, 32, 64, 128, 256-QAM
• Roll-off 0,12 - 0,15 - 00,18
• Symbol Rate 870 ÷ 7200 KSymb/s

✅ Uscite DVB-T / DVB-C

• Numero MUX d'uscita 6 MUX adiacenti
• Frequenza d'uscita 177,5 ~ 858 MHz
• Livello d'uscita (regolabile) 60 ~ 80 dBμV
• Perdita d'inserzione -1,5 dB
• Spurie in banda • Consumo Watt @24 Vdc - 19W + LNB
• Connessioni Ingresso ed Uscite RF tipo "F" femmina, Gestione: RJ45 Ethernet
• Temperatura ambientale di funzionamento 0÷40°C
• Dimensioni 53x226x155 mm
