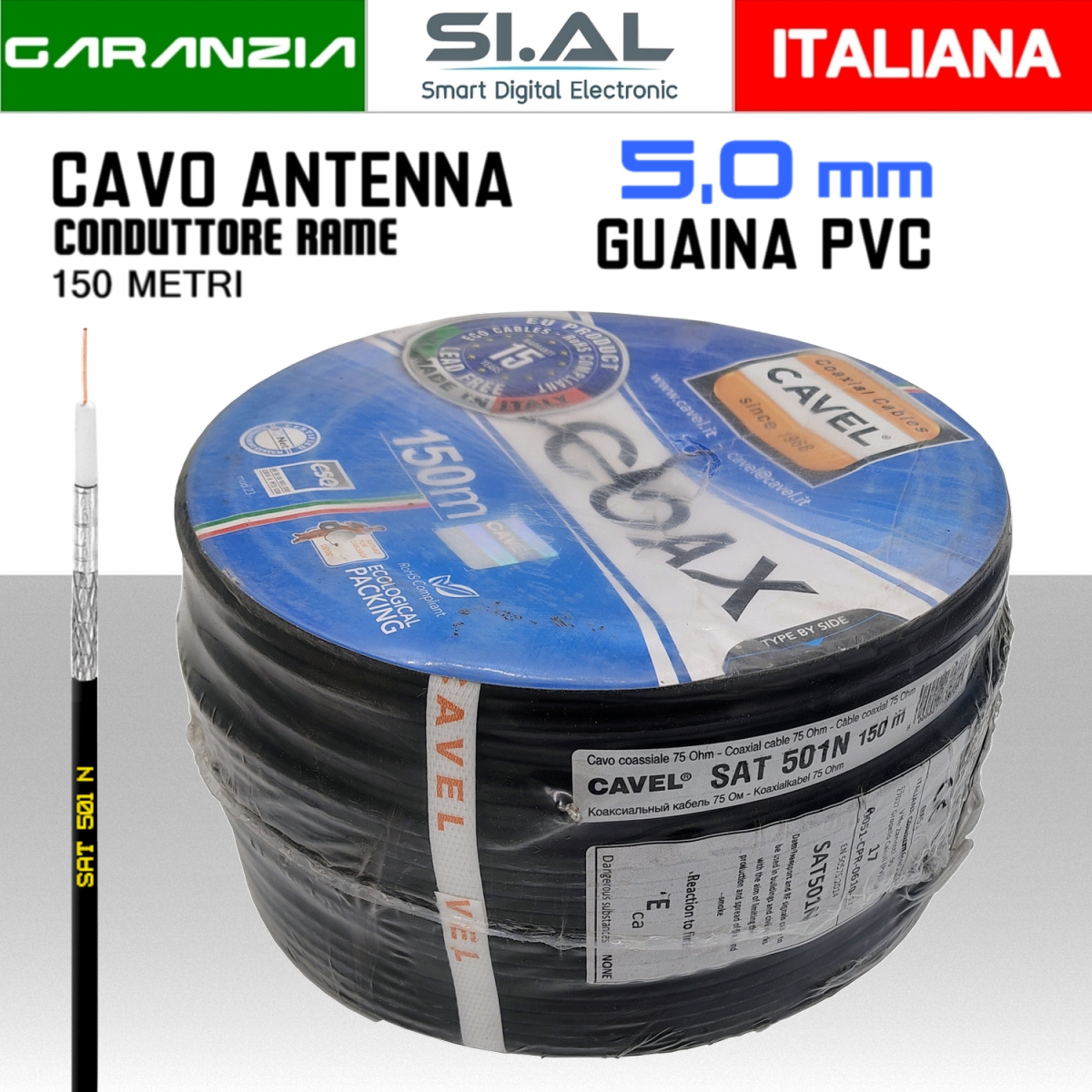

Cavo antenna TV 5 mm da 150 metri Rame e PVC nero Cavel SAT501N

Cavo antenna TV coassiale modello CAVEL SAT501N da 5 mm IN RAME dotato di Guaina Nera in PVC resistente e morbida,adatto per la posa in spazi ristretti sia uso esterno che interno attraverso le apposite canaline.

SPECIFICHE TECNICHE

✓ Bobina da 150 metri di cavo
✓ Diametro esterno Ø 5mm
✓ Guaina esterna in PVC nera resistente ai raggi UV
✓ Copertura ottica treccia 47% contro le interferenze esterne
✓ Dielettrico: Ø3,50 mm
✓ Conduttore centrale: RAME CU puro Ø 0,80mm
✓ Massima flessibilità, essenziale per canaline strette e curve.
✓ Norma EN50117-9-2 CEI-UNEL 36762
✓ Reazione al fuoco EN50575

PARAMETRI MECCANICI
• Peso del rame kg/km 8,9
• Peso del cavo kg/km 23,9
• Min raggio di curvatura x 1/n mm25/50
• Massima forza di trazione N90

PARAMETRI ELETTRICI
• Impedenza Ohm 75±3@200 MHz
• Capacità (@1kHz) pF/m52 ± 2
• Velocità di propagazione 85%

Attenuazioni (a 20°C)
a 5 MHz dB/100m 2,1
a 10 MHz dB/100m 2,8
a 30 MHz dB/100m 4,6
a 50 MHz dB/100m 5,6
a 200 MHz dB/100m 10,9
a 300 MHz dB/100m 13,7
a 470 MHz dB/100m 17,4
a 690 MHz dB/100m 20,8
a 1000 MHz dB/100m 25,6
a 1750 MHz dB/100m 35,0
a 2150 MHz dB/100m 38,5
a 2400 MHz dB/100m 40,8
a 3000 MHz dB/100m 46,0

Perdite di riflessione strutturali (SRL)
a 5 - 470 MHz dB >30
a 470 - 1000 MHz dB >27
a 1000 - 2000 MHz dB >22
a 2000 - 3000 MHz dB >20

Impedenza di trasferimento (Zt)
5 - 30 MHz mOhm/m

Attenuazione di schermatura (SA) Classe B

a 30 - 1000 MHz dB >80
a 1000 - 2000 MHz dB >80
a 2000 - 3000 MHz dB >75
Resistenza conduttore int/est (cc) Ohm/km 35,0 / 26,0
Resistenza di loop Ohm/km 61,0
Tensione di isolamento guaina (spark test) kV 2,5
Corrente massima (Ieff) A 4
