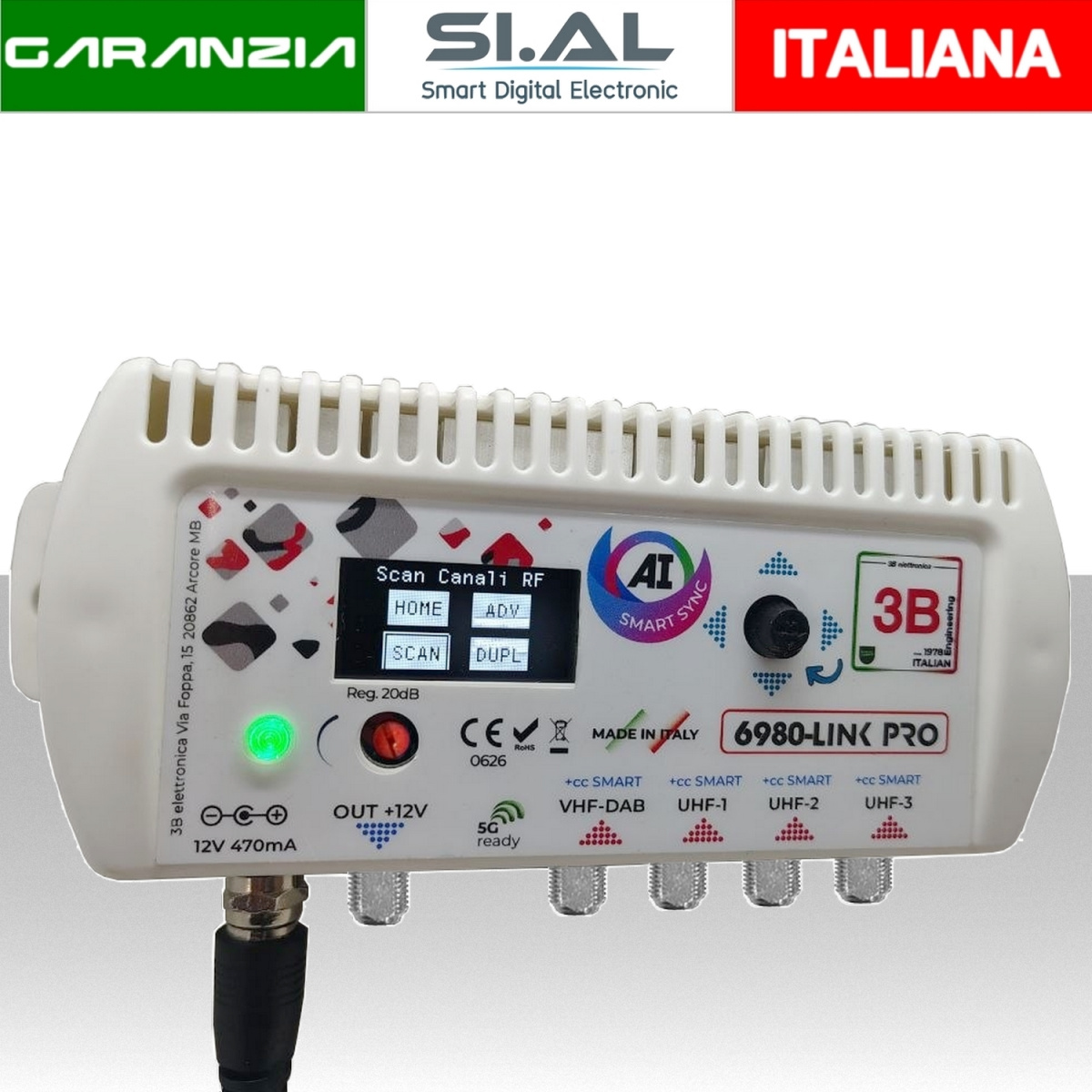

Centralina TV 4 Ingressi programmabile da Display | 6980-LINK PRO

Il centralino TV a filtri digitali 6980-LINK PRO è un dispositivo di amplificazione programmabile a 4 ingressi ibridi VHF-UHF di ultima generazione, progettata per ricevere, filtrare, amplificare e livellare i segnali del digitale terrestre in impianti TV sia residenziali che condominiali.

Grazie ai filtri di canale ad alte prestazioni, con separazione tra canali adiacenti superiore a 32dB, la centrale risulta particolarmente indicata nelle aree in cui i segnali televisivi vengono ricevuti da direzioni differenti e con livelli di potenza non uniformi.

Consente la gestione e l'elaborazione di oltre 50 canali TV terrestri. I 32 filtri programmabili permettono la selezione individuale dei canali e la conversione da qualsiasi canale VHF o UHF verso qualsiasi altro canale VHF o UHF.

È dotata di filtro LTE integrato per l'attenuazione dei segnali 4G e 5G (694 ÷ 862 MHz) al di sopra del canale E48 su tutti gli ingressi.

Caratteristiche principali:

• 4 ingressi a larga banda amplificati e dotati di AGC (Automatic Gain Control):
» 1 ingresso VHF/DAB
» 3 ingressi UHF
» 1 uscita RF.

• Attenuatore coassiale integrato (0 ÷ 20 dB) per la regolazione manuale del livello di uscita.
• Contenitore schermato con connettori a vite tipo F.
• Interfaccia utente con display LCD e pulsante di comando.
• Telealimentazione automatica a 12 V disponibile su tutti gli ingressi.

Funzioni avanzate

✔️SCAN (autoprogrammazione)
Consente alla centrale, una volta installata, di eseguire automaticamente la scansione dei segnali ricevuti su tutti gli ingressi e di selezionare quelli da amplificare. L'utente può comunque intervenire successivamente per apportare eventuali modifiche alla configurazione.

✔️DUPL (gestione dei canali duplicati)
Permette, quando lo stesso segnale viene ricevuto da più antenne, di amplificare anche quello con livello inferiore assegnandolo a una frequenza libera nella banda LTE. Se la funzione è disattivata, viene amplificato esclusivamente il segnale con il livello più elevato, escludendo quello più debole.

✔️AUTO SYNC
Esegue automaticamente una scansione di aggiornamento giornaliera, aggiungendo alla programmazione eventuali nuovi canali rilevati senza modificare quelli già memorizzati.

✔️SMART SYNC AI
Effettua quotidianamente una scansione intelligente che rimuove dalla programmazione i canali non più attivi. Al termine dell'operazione viene automaticamente attivata la funzione AUTO SYNC per mantenere l'elenco canali sempre aggiornato.

✔️ 4 ingressi 1VHF+DAB e 3 UHF 21-48 / ingressi tutti amplificati e provvisti di AGC (Automatic Gain Control) per la regolazione automatica del guadagno.
✔️ Programmazione semplice e intuitiva tramite comodo Display e pulsante
✔️ Elaborazione fino a 32 filtri programmabili, con possibilità di conversione da qualsiasi canale VHF o UHF verso qualsiasi altro canale VHF o UHF.
✔️ Funzione di autoprogrammazione intelligente esegue la scansione automatica dei segnali ricevuti sugli ingressi e seleziona automaticamente quelli da amplificare. E' comunque sempre possibile intervenire MANUALMENTE per effettuare eventuali modifiche.
✔️ Massima flessibilità nell'assegnazione e configurazione dei filtri.
✔️ Guadagno VHF-UHF 40dB
✔️ Equalizzazione Automatica tramite C.A.G. con possibilità di regolare lo SLOP in uscita
✔️ Filtri Digitali VHF/UHF ad alta selettività ,mantenimento qualità MER tra IN e OUT
✔️ Conversione INTERNA fino al canale 69.
✔️ Protezione da ESD in tutte le porte.
✔️ Livello di distorsione massimo in uscita 125dBuV.
✔️ La telealimentazione delle antenne è gestita automaticamente su tutti gli ingressi, con tensione di 12V.
✔️ Possibilità di alimentazione anche tramite cavo coassiale.
✔️ Regolazione manuale del livello di uscita da 88dBuV a 108dBuV indipendente dai MUX in ingresso.

SPECIFICHE DATI TECNICI

• N. ingressi 4
• Tipo di ingressi VHF/DAB - UHF - UHF - UHF
• Frequenze di ingresso MHz : VHF: 170 ÷ 240 UHF: 470 ÷ 694
• Frequenze di uscita MHz 174 ÷ 862
• Livello di ingresso dBµV 50 ÷ 100
• Tensione max di uscita 118dBµV (IM3 DIN 45004B -60dBc) 125dBµV (IM3 -35dBc a 2 toni) 108 dBµV (1 MUX)
• N. canali programmabili +50 (32 filtri Digitali)
• Inserimento canali Canale singolo
• Conversioni possibili in banda VHF e UHF
• Guadagno VHF/UHF 40dB

• Range C.A.G. ingressi VHF/UHF 40 dB
• Regolazione guadagno AGC
• Regolazione del livello di uscita dBµV 88 ÷ 108
• Pendenza (funzione TILT UHF) - 10 dB max.
• Funzione autoprogrammazione
• Selettività 1 MHz 35dB
• MER di uscita 35dB (con MER di ingresso >37)
• Return loss >12dB
• Consumo massimo 410 mA @ 12Vcc
• Tensione di telealimentazione automatica 12Vcc 70mA per ogni ingresso
• Corrente erogabile 70mA ( automatica )
• Temperatura di funzionamento -10 ÷ +50 C°
• Dimensioni (LxWxH) 175x75x55 mm.
• Peso 0,38 kg.
» Alimentatore in dotazione «
• Tensione di rete 100-240 V~ 50-60Hz
• Classe di isolamento II
• Consumo 7W
• Tensione e corrente erogate 12 Vcc - 650 mA
• Tipo di connettori F maschio
• Dimensioni 72x35x95 mm
• Peso 0,093 Kg
